你知道如何用Axure做一个环形图吗?一起来看看吧~
本文将教大家如何用Axure做一个环形图。
在线演示地址：http://ije8g9.axshare.cn/#g=1&p=环形图http://ije8g9.axshare.cn/#g=1&p=%E9%A5%BC%E5%9B%BE

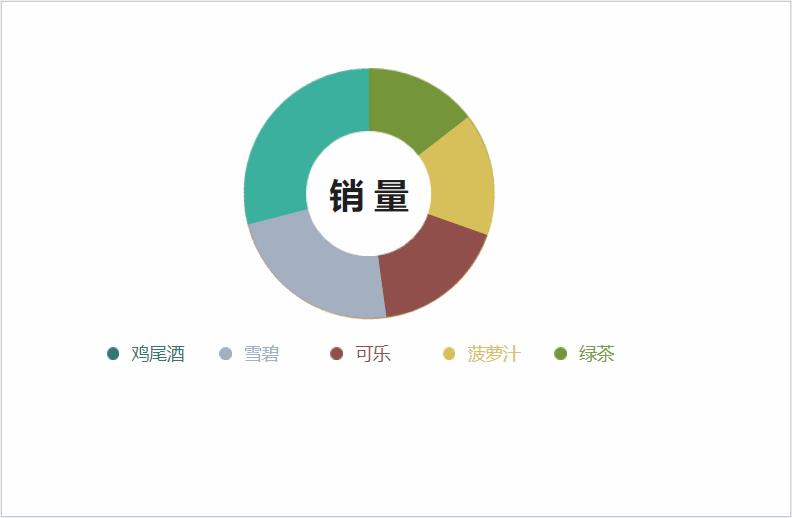

功能介绍
图表不需要联外网，数据也不是写死的，只需在中继器或表格中填写数据即可自动生成图表，操作简单。
大小、颜色、样式、交互可以自由变换。
鼠标移入时能显示具体数据。
制作方法
1. 材料准备
准备n个半环形填上不同的颜色，放置同一位置如下图所示。环形的制作，可以由矩形、一个大圆和一个小圆通过布朗运算得到。
2. 表格制作
如下图所示，根据需求做好表格，最大的值一定要发在一个个格子。
3. 设置表格总数
表格总数=各值加总

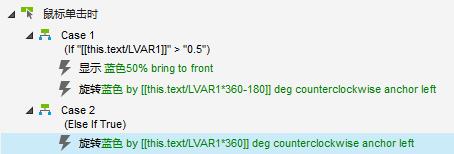

4. 旋转
旋转分两种情况：
1）最大值占总值少于等于50%
以鸡尾酒为例，那么第一个环形旋转的角度就是500/总数*360.第二个环形旋转的角度为400/总数*360+第一个半环旋转的角度，以此类推。
2）最大值占总值大于50%
这时，我们要复制一个和第一个半环一模一样的半环，影藏掉，当最大值占总值大于50%时，显示出来。然后在旋转第一个半环。
以鸡尾酒为例，那么第一个环形旋转的角度就是500/总数*360-180.第二个环形旋转的角度为400/总数*360+第一个半环旋转的角度，以此类推。
5. 标签制作
做一个标签，如下图所示，默认隐藏。

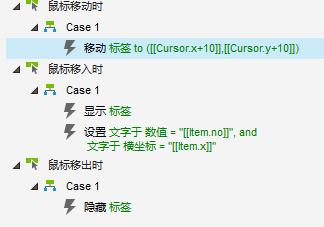

思路：鼠标移入矩形的时候，显示标签，标签跟随鼠标移动，让Item.no的值=文本标签2.Item.x的值=文本标签1.以此类推。
鼠标移出的时候，隐藏标签即可。
最后，制作完成后，以后使用方便，仅需简单填写中继器的内容，即可拥有完美的效果，所以强烈推荐给各位使用。
有需要原型的小朋友给我留言哦，谢谢阅读。
