今天这个CAD练习题呢，当我们在不知道数值的情况下，可以根据所给的条件假定一些数值，这样就可以把图形绘制出来了。
目标图形
操作步骤
1.先使用CAD圆命令（快捷键：C）绘制一个直径为80的辅助圆，并将特性修改，如下图所示：
绘制圆
2.接着使用CAD多边形命令（快捷键：POL）绘制一个内接于圆中心点为圆心半径为40的五边形，如下图所示：
绘制多边形

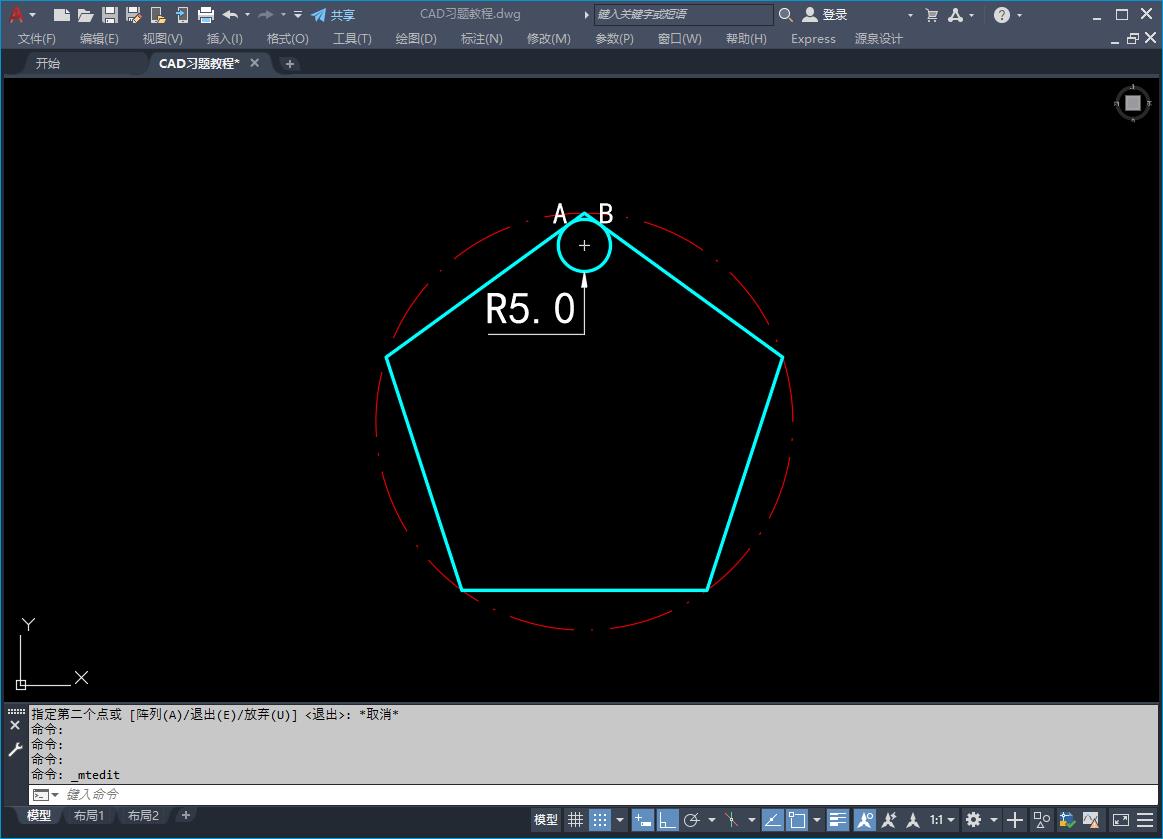

3.然后使用CAD切点切点半径命令（快捷键：C-T）以A、B两点为切点半径为5绘制一个小圆，如下图所示：
绘制小圆
4.再次使用CAD两点画圆命令（快捷键：C-2P）以C点为第一个端点向下绘制一个直径为20的中圆，如下图所示：
绘制中圆
5.再次使用CAD两点画圆命令（快捷键：C-2P）以D点为第一个端点向下绘制一个直径为30的大圆，如下图所示
绘制大圆
6.选中三个圆，再使用CAD缩放命令（快捷键：SC）以E点为缩放基点，FE为参照长度，EH为新的长度，如下图所示：
参照缩放
7.最后使用标注命令将尺寸标注出来，完成绘制。
绘制完成
