CAD制图软件中的复制命令操作可以复制出跟源对象一样的图形出来,还可以一次性复制多个对象,这就需要根据所绘制的图形来进行操作了。

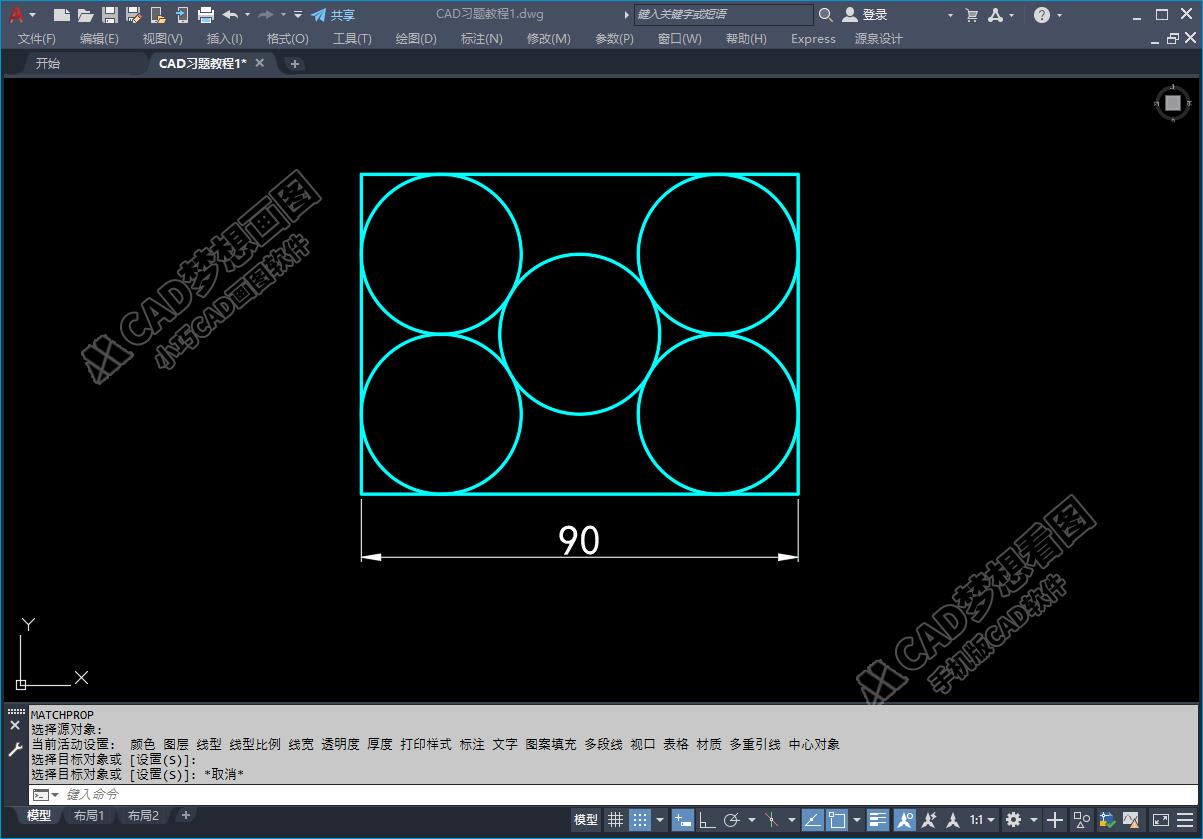

目标图形

cad复制命令怎么用(cad快捷键命令大全)

操作步骤

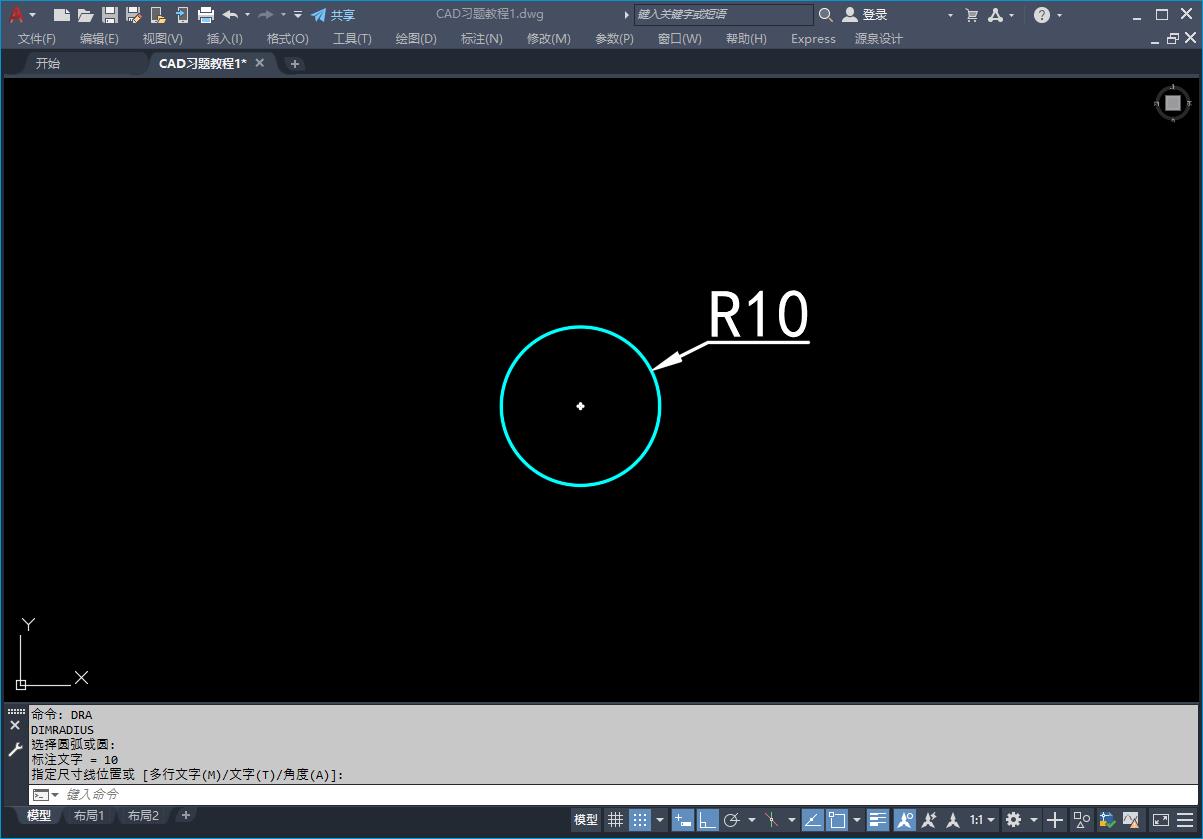

1.先在CAD软件中画一个半径为10的圆,如下图所示:

绘制圆

cad复制命令怎么用(cad快捷键命令大全)

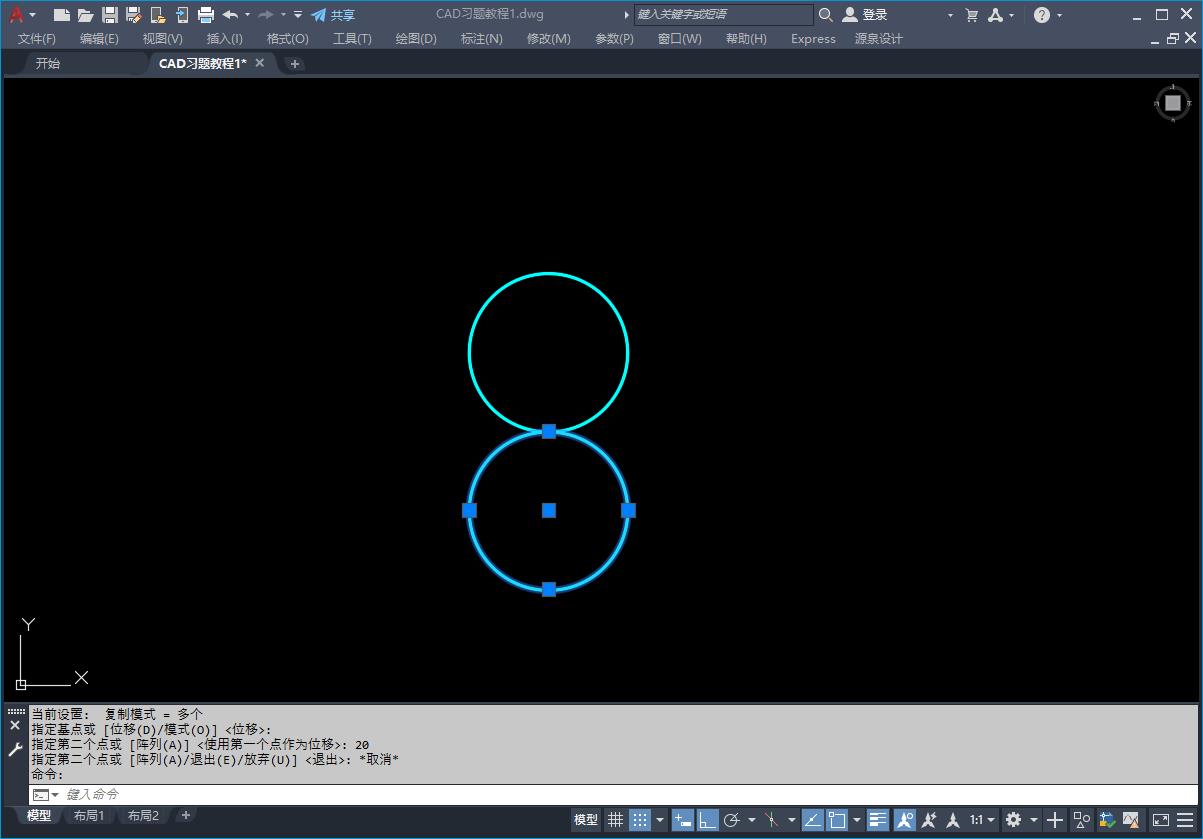

2.向上复制一个圆,复制距离为20,如下图所示:

复制圆

cad复制命令怎么用(cad快捷键命令大全)

3.启用极轴追踪,追踪到30°方向,复制一个圆,如下图所示:

再次复制圆

cad复制命令怎么用(cad快捷键命令大全)

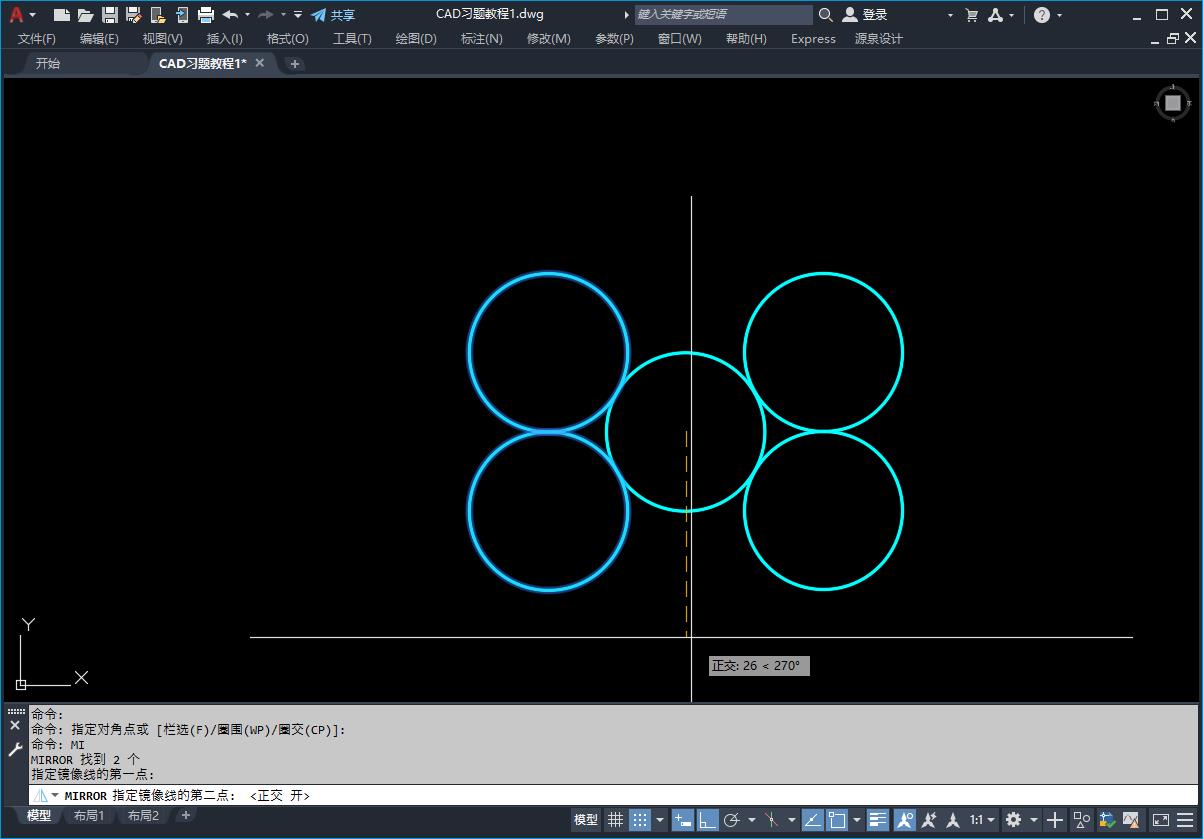

4.使用镜像命令通过圆心旋转左边两个圆,镜像到另一边,如下图所示:

镜像圆

cad复制命令怎么用(cad快捷键命令大全)

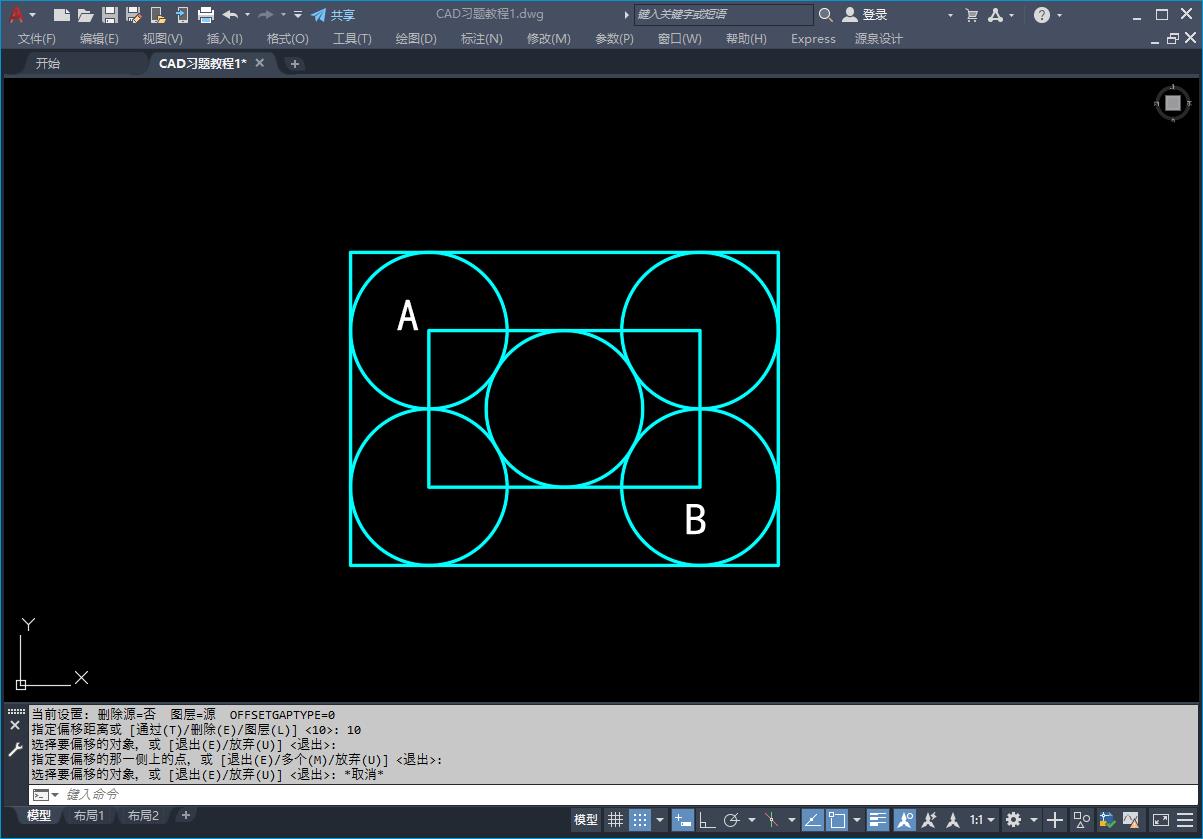

5.使用矩形命令以AB为角点绘制一个复制矩形,在用偏移命令将矩形向外偏移10个单位,如下图所示:

绘制矩形

cad复制命令怎么用(cad快捷键命令大全)

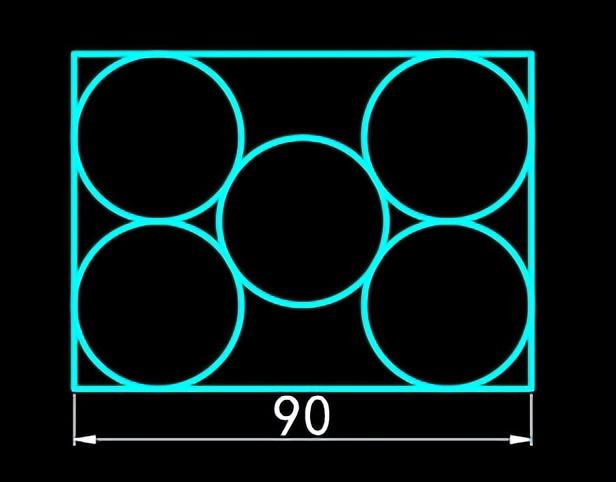

6.最后删除中间矩形将尺寸缩放到需要的目标尺寸,添加尺寸标注,绘制完成,如下图所示:

完成绘制
