CAD异常退出的情况相信很多小伙伴都遇到过，异常退出的原因有很多，如软件BUG、CAD图纸数据错误或者是系统软件和硬件出现了问题（电脑断电或内存溢出等）。一般情况CAD软件是会自动备份的，那么CAD备份文件怎么恢复呢？下面给大家分享几种浩辰CAD软件中恢复CAD备份文件的方法吧！
恢复CAD备份文件的方法：
1、备份文件*.BAK

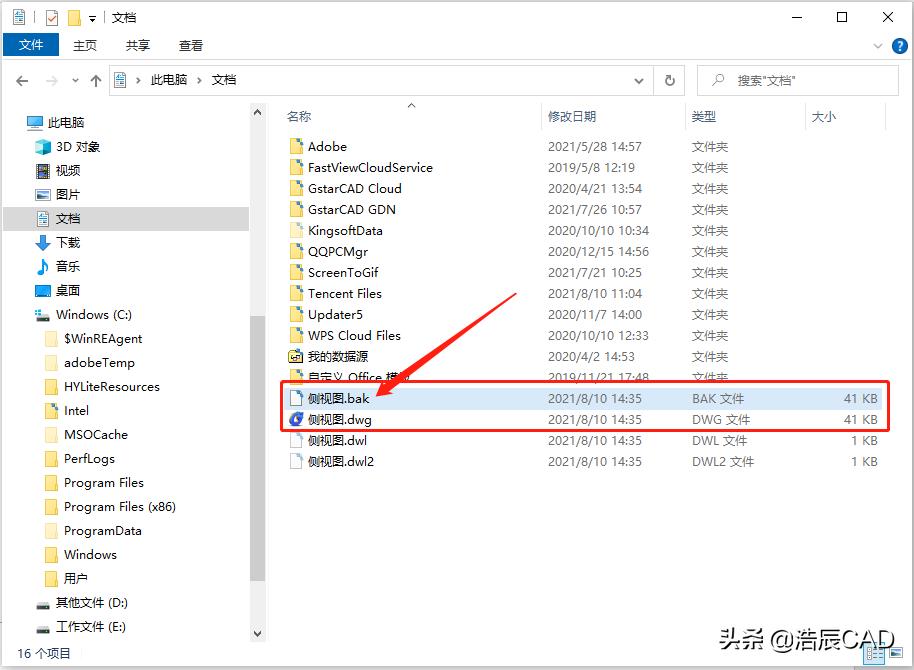

在浩辰CAD软件开启自动备份的情况下，绘制图纸过程中可以发现每次保存后图纸目录下会生成同名的BAK文件。如下图所示：

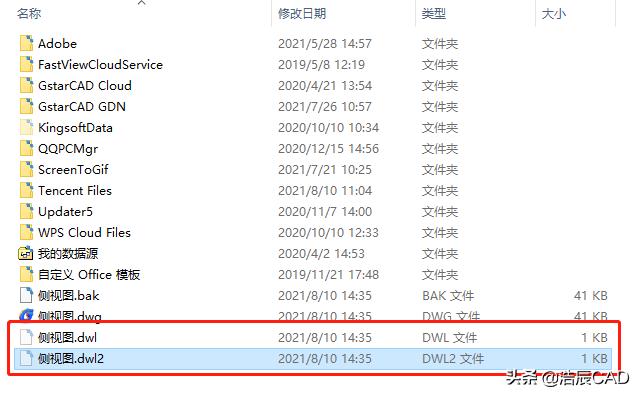

*.bak文件就是图纸的备份副本，在【选项】中可以设置每次保存时均会创建备份副本（如果不想要每次保存时都生成*.BAK文件的话可以将其关闭）。当出现CAD软件异常或断电的情况时，可以通过备份文件来将图纸恢复到上次自动保存的文件，不至于彻底损坏图纸文件。如果图纸目录中还有*.dwl和*.dwl2文件的话，说明上回打开此文件时CAD异常退出了，因为这两个文件是用来记录谁打开了文件，文件正常关闭，这两个文件就会自动删除。
如果遇到CAD异常退出图纸没有保存的话，可以直接将图纸目录中*.BAK文件的扩展名改成*.dwg即可。
2、自动保存文件*.sv$

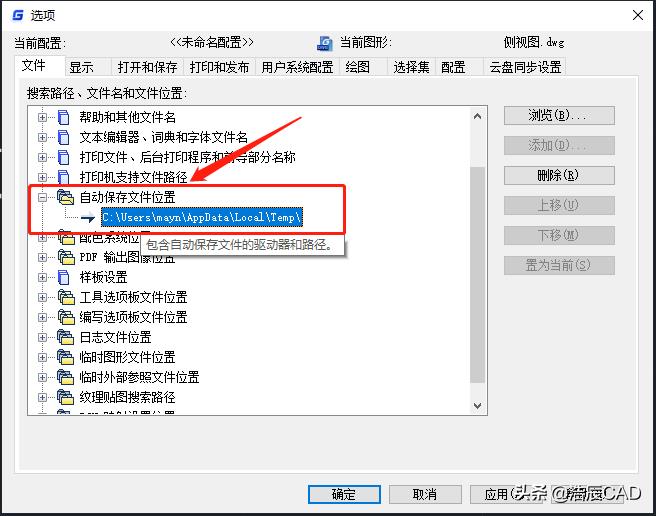

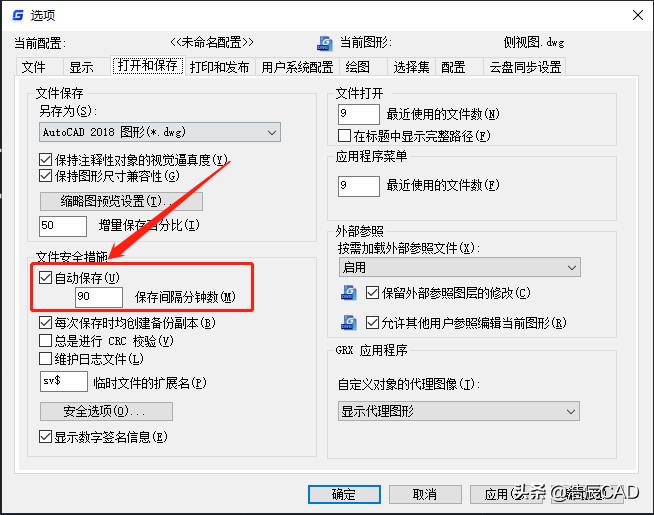

浩辰CAD软件中除了可以在每次保存时均创建备份副本外，还可以设置自动保存文件，自动保存的时间间隔及保存路径可以根据自身需求来设置。如下图所示：

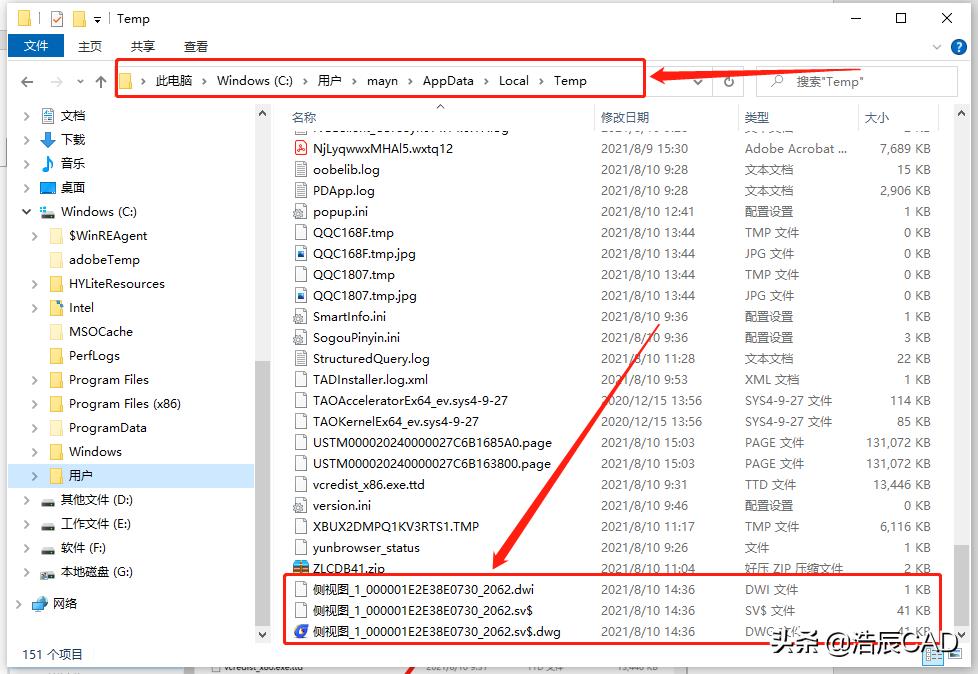

在自动保存文件位置目录中找到*.sv$文件将其扩展名改成*.dwg即可。如下图所示：
3、图形修复管理器

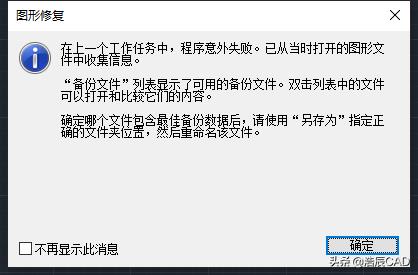

CAD异常关闭后，重新打开浩辰CAD软件时，会跳出【图形修复】对话框。如下图所示：
点击【确定】后即可调出【图形修复管理器】，可以直接从列表中找到*.bak或*.sv$文件，双击即可打开。如下图所示：
打开*.bak或*.sv$文件后，可以将其另存为*.dwg文件。
如果在CAD软件打开时关闭了【图形修复】对话框，可以在菜单栏中打开。
菜单栏：【文件】—【图形实用工具】—【图形修复管理器】。如下图所示：
本篇CAD教程中给大家分享了CAD异常退出后三种恢复CAD备份文件的方法，你学会了吗？
