cad画五角星怎么画（cad五角星快捷键命令大全）

一、分析与说明

1.1、绘制有规律排列的相同对象，首选“阵列”。

1.2、掌握“起点、端点、半径”方式绘制圆弧的场景和技巧。

20200604_02

二、详细绘制步骤

2.1、命令行输入“C”后回车，启用“圆”命令，绘制一个直径为80个单位的白色圆A，设其上、下象限点分别为点B、点C。

20200604_02

2.2、命令行输入“L”后回车，启用“直线”命令，捕捉白色圆A的上象限点B、下象限点C绘制一条黄色线段BC。

2.3、先选中黄色线段BC，再在它的中点A上单击一下，使中点A由蓝色“温夹点”变为红色“热夹点”。

2.4、接着单击右键，在弹出的快捷菜单上点选“旋转”。

2.5、再次单击右键，在弹出的快捷菜单上点选“复制”。

2.6、输入旋转的角度值“36”后回车。

2.7、再次输入旋转的角度值“-36”后回车。

2.8、这样就通过夹点操作，以黄色线段BC的中点A为基点，对黄色线段BC进行旋转复制，完成后得到的黄色线段DE与黄色线段BC的夹角为36°，得到的黄色线段FG与黄色线段BC的夹角为-36°。

2.9、命令行输入“A”后回车，启用“圆弧”命令。

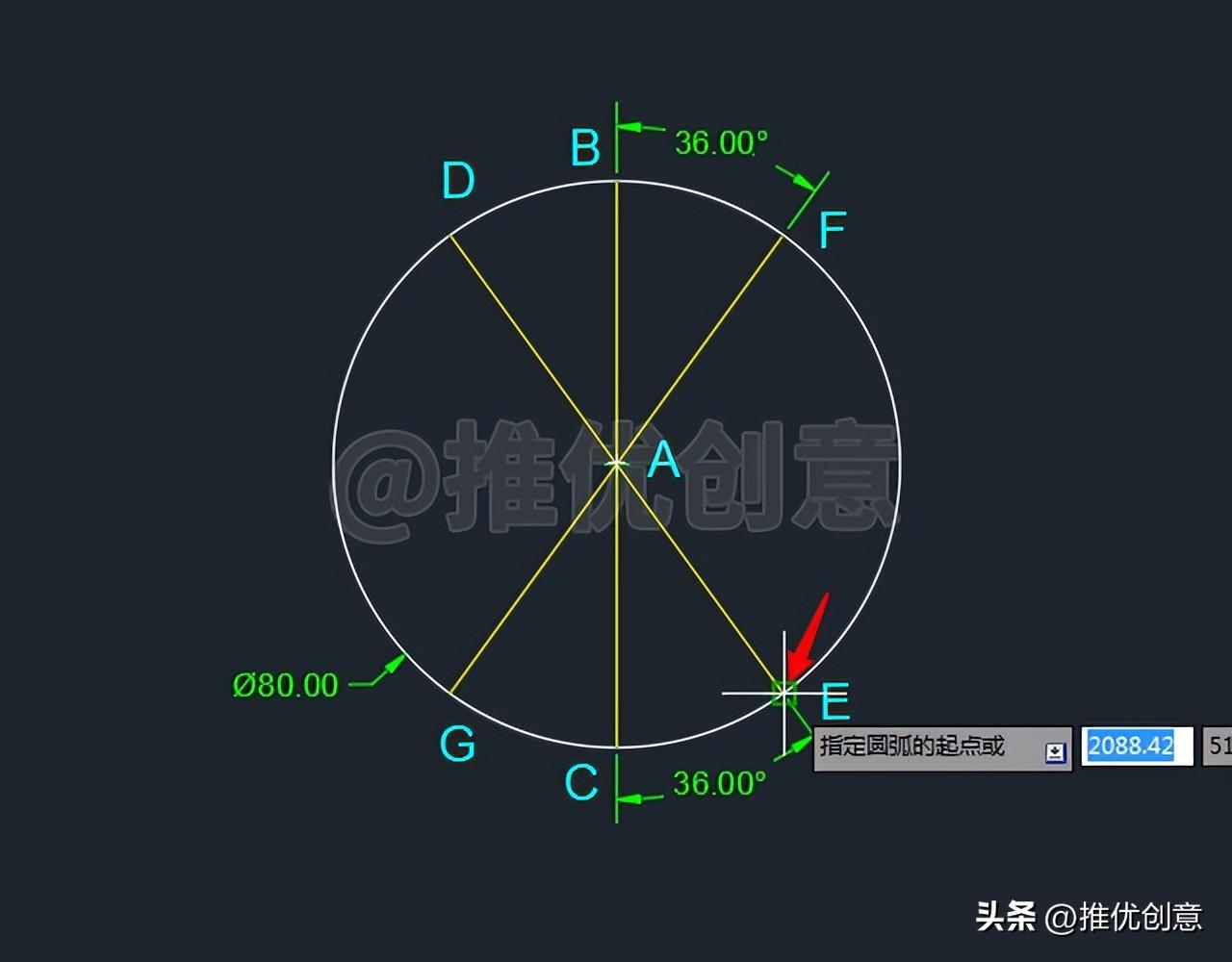

2.10、捕捉点E作为圆弧的起点。

2.11、命令行输入“E”后回车，选择指定圆弧的端点。

2.12、捕捉点B作为圆弧的端点。

2.13、命令行输入“R”后回车，选择指定圆弧的半径。

2.14、输入圆弧的半径值“100”后回车。

2.15、这样就以点E为起点，点B为端点，绘制出了一个半径为100个单位的红色圆弧EB。

2.16、命令行输入“O”后回车，启用“偏移”命令，将红色圆弧EB向左偏移5个单位，得到红色圆弧HK。

2.17、命令行输入“TR”后回车，启用“修剪”命令，根据绘图需要进行修剪，完成后如下图。

2.18、选中红色圆弧BE、红色圆弧HK，命令行输入“MI”后回车，启用“镜像”命令，以黄色线段BC为镜像线，将它们镜像到左边。

2.19、镜像完成后在左边得到红色圆弧BM、红色圆弧HN。

2.20、选中红色圆弧BE、红色圆弧HK、红色圆弧BM、红色圆弧HN，命令行输入“ARRAYCLASSIC”后回车，调出“阵列”对话框。

2.21、点选“环形阵列”；捕捉圆心A作为“环形阵列”的“中心点”；“项目总数”设置为“5”，然后点击“确定”。

2.22、环形阵列完成后如下图。

2.23、命令行输入“E”后回车，启用“删除”命令，删除掉不再需要的对象，完成后如下图。

至此，整幅图绘制完毕。

2.24、使用“图层”管理图形，标注尺寸，最终完成效果见下图。
