cad标高符号怎么画（cad标高命令在哪里）

CAD建筑标高符号在建筑制图中是一个十分重要的符号，能够增加图纸准确性。那么我们该怎么使用CAD画图软件来绘制一个简单的标高符号呢？那么接下来我们用CAD梦想画图来演示一下吧！

操作步骤

1. 打开CAD软件，并打开下方“极轴”，然后单击鼠标右键，选择设置，启用极轴追踪，并将增量角数值设置为45，再点击确定。

极轴设置

极轴增量角

2.我们使用CAD直线命令，指定第一个点，拖动鼠标，会自动捕捉45度角。然后输入直线长度120，按下空格键。接着向左上方移动，再次输入长度120，按下空格键。然后拖动鼠标水平向右，输入直线长度为450，按下空格，并结束命令。

直线长度120

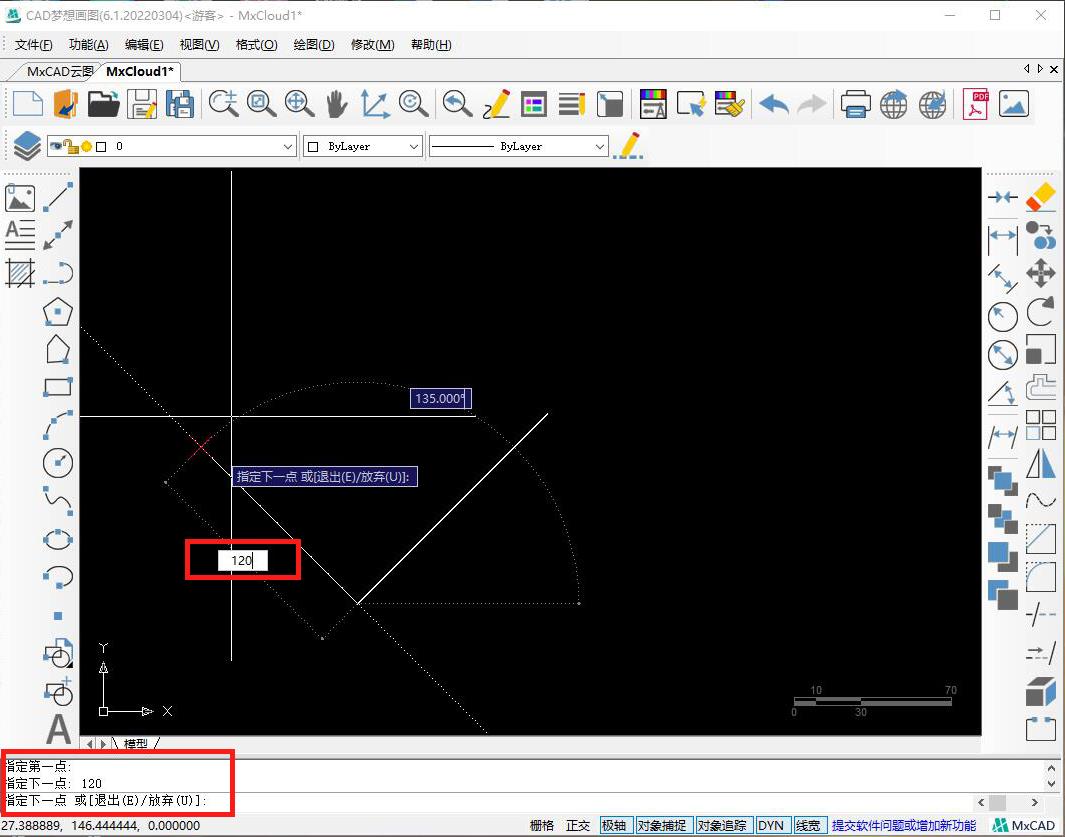

再次输入长度120

输入直线长度为450

3.接下来就是绘制CAD标高符号的文字内容了，点击文字按钮，并指定文字起点。接着输入文字高度，按下空格。接着在弹出的“输入文字参数”面板，输入标高符号的文字内容，再点击确定，文字标注完成，若是文字位置不合适，可以关闭极轴，再使用移动命令，将文字移动到合适的位置。

点击文字按钮

文字高度

文字内容

标注完成

好了，现在CAD建筑标高符号绘制完成了。
