在Revit中出图的时候，往往需要使用对应项目的图框，然而手动绘制太麻烦，如果恰好有现成的cad图框，这个时候如何做呢。以创建A3图框为例。
1.打开revit，新建一个族，在弹出的对话框中，标题栏文件夹下找到“A3公制”图框样板，如图所示。

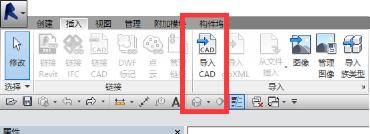

2.点击“插入”选项卡下“导入CAD”命令，如图所示。

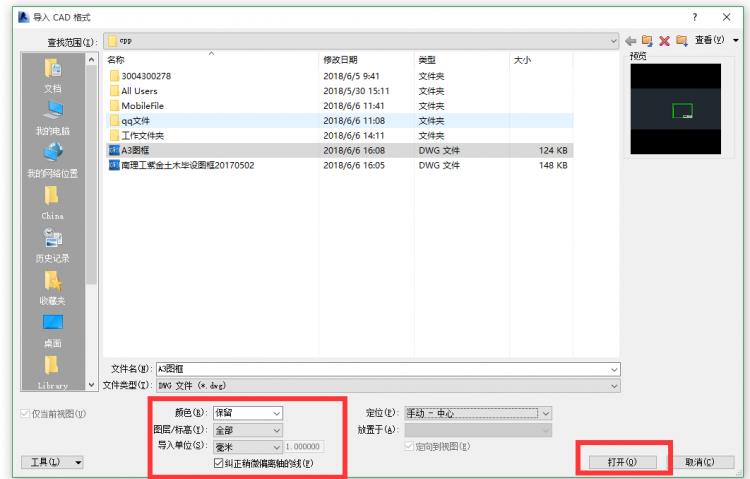

3.选择相应的cad文件设置好相应的选项点击打开，如图所示。

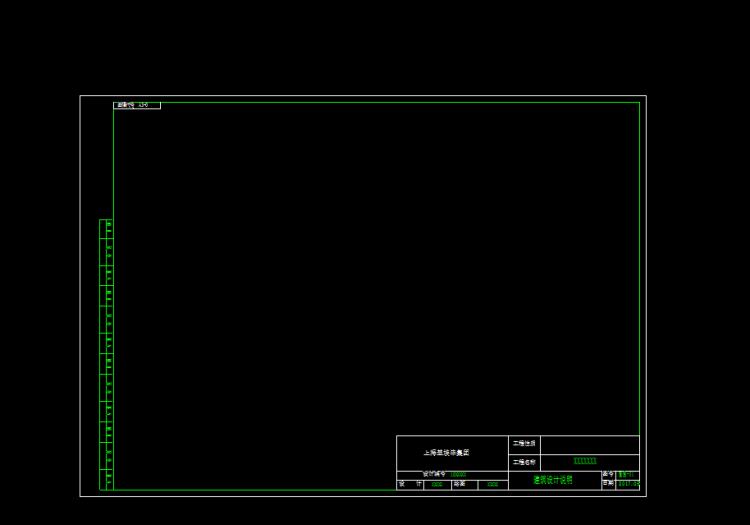

4.将其对齐到Revit图框边线，如图所示。
5.点选已经导入的cad，选择分解-完全分解，这时候发现cad图框已经转换为在revit中可以编辑的线了。
6.对标题栏进行相应的修改，添加相应的标签，如图所示。
7.将其载入到项目中进行测试，文字可以修改，如图所示。
