在CAD里面是不能直接用填充命令来填充图片的，现在我们来学习在CAD里面怎样用SuperHatch（超级填充命令）填充图片。
具体步骤如下：
1、要在CAD里面填充图片，必须先安装Express。这个安装必须是在CAD安装包文件夹依然存在原位置的情况下。最好是在安装好CAD之后马上安装Express。

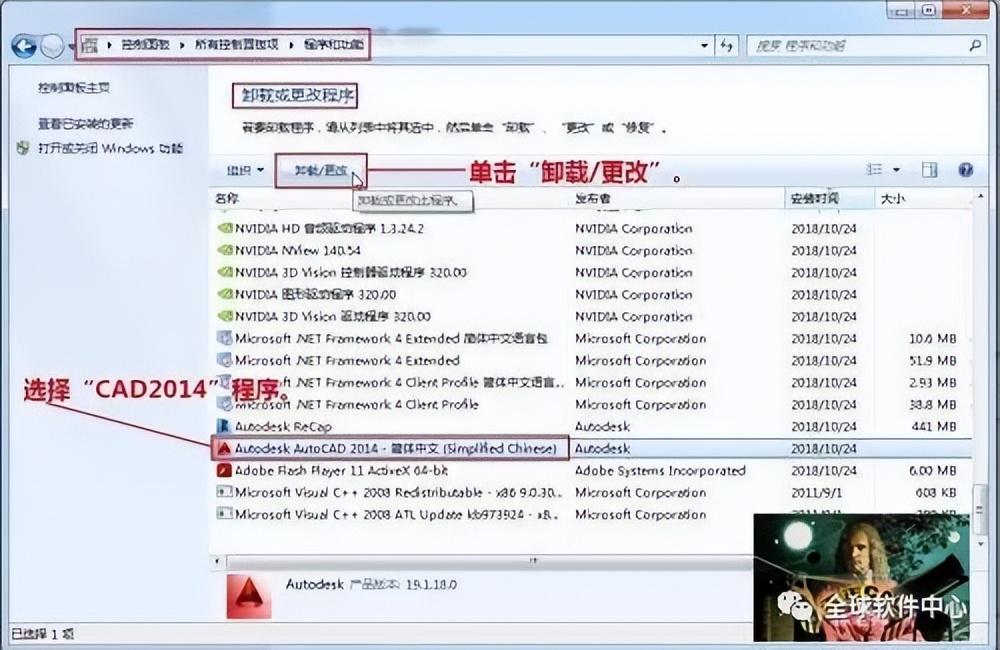

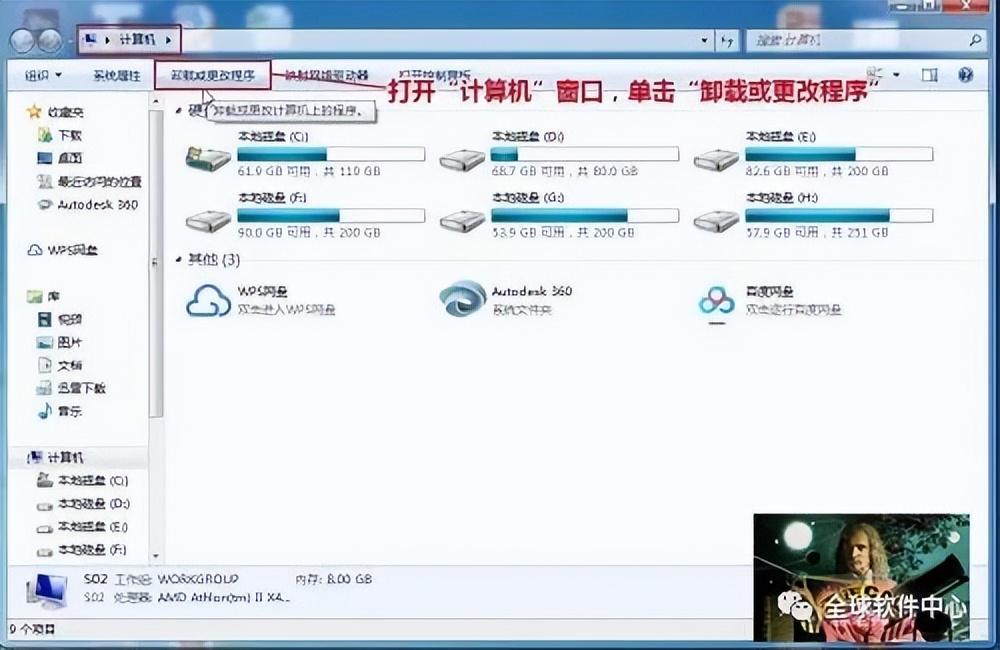

2、打开“计算机”窗口，单击“卸载或更改程序”，打开“卸载或更改程序”窗口，选择“CAD2014”程序。单击“卸载/更改”。

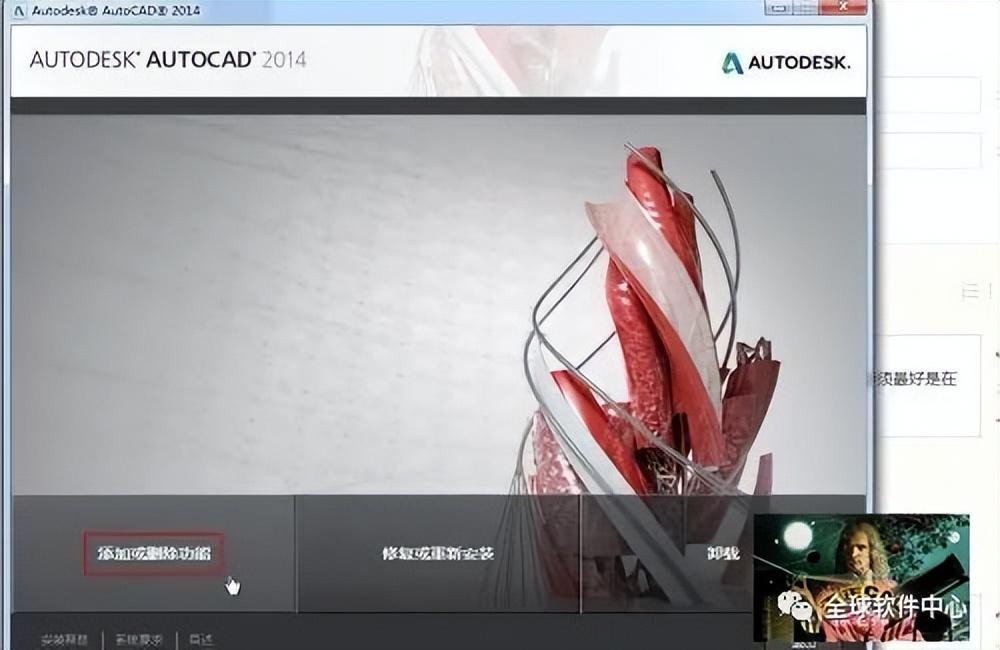

在弹出的“CAD2014”对话框中选择“添加或删除功能”。

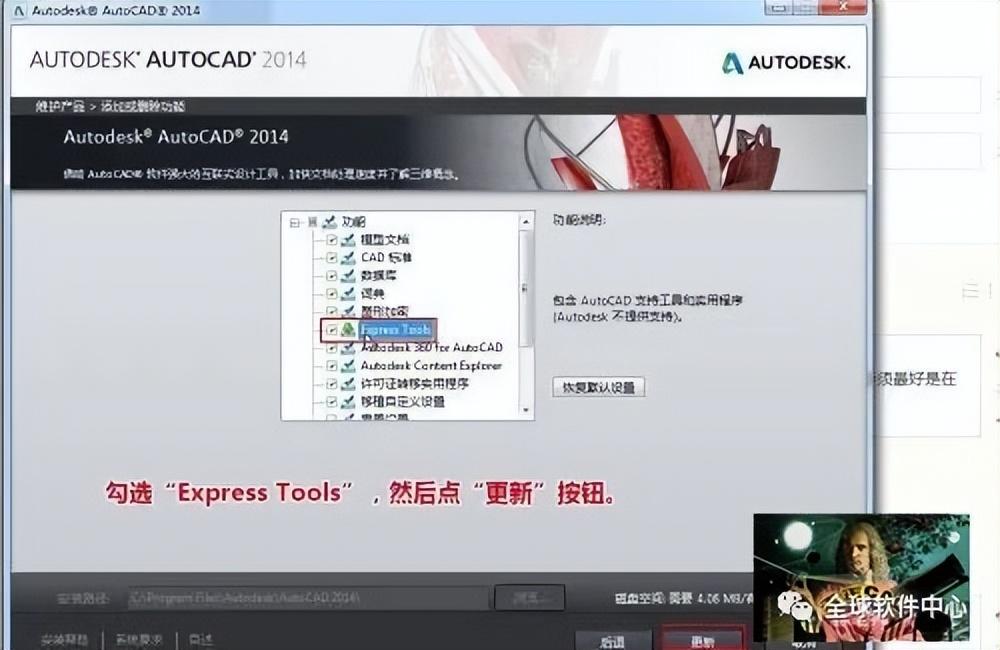

在弹出的对话框中勾选“Express Tools”，然后点“更新”按钮。

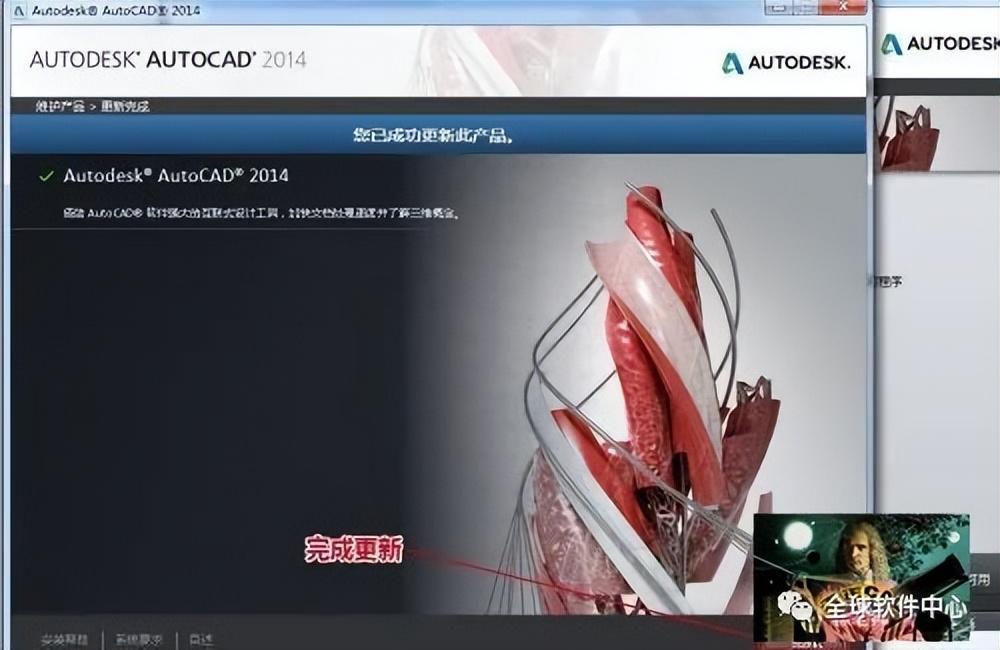

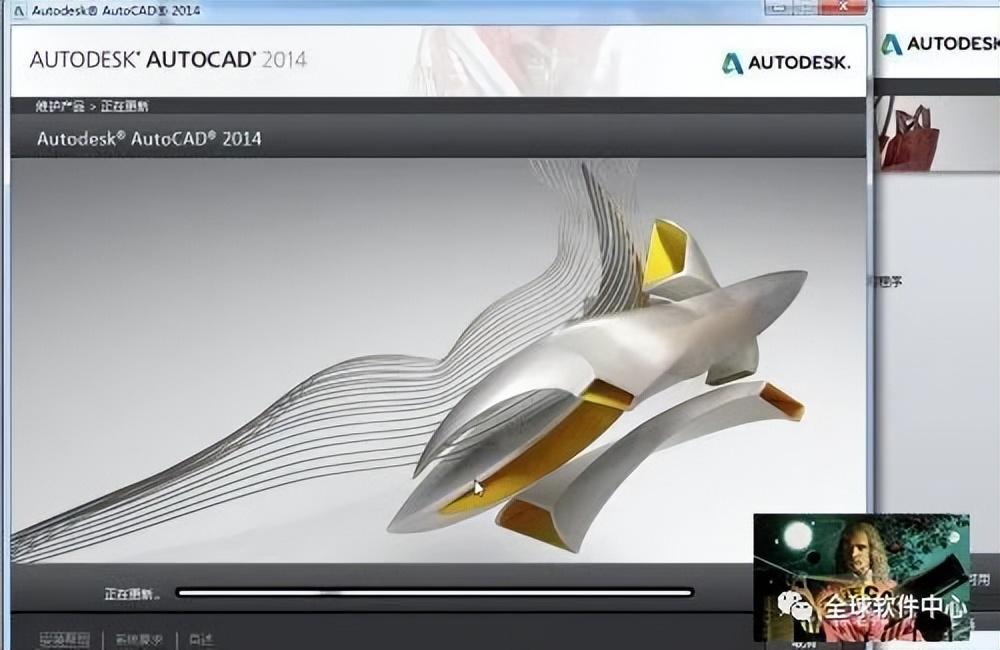

完成更新。
3、打开CAD，菜单栏并没有看到Express。

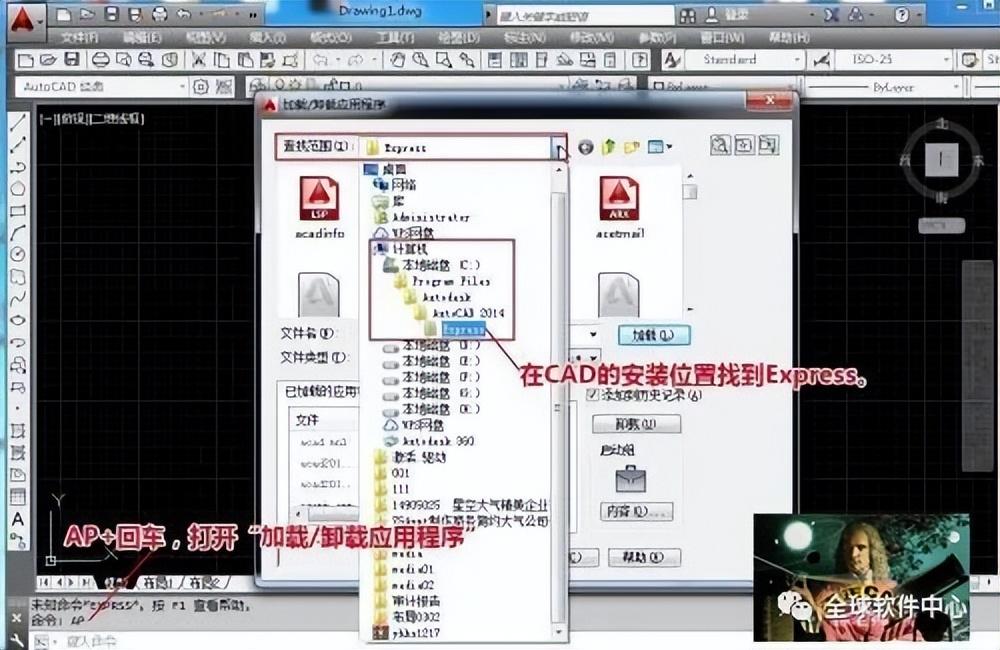

AP+回车，打开“加载/卸载应用程序”，
查找范围：在CAD的安装位置找到Express。

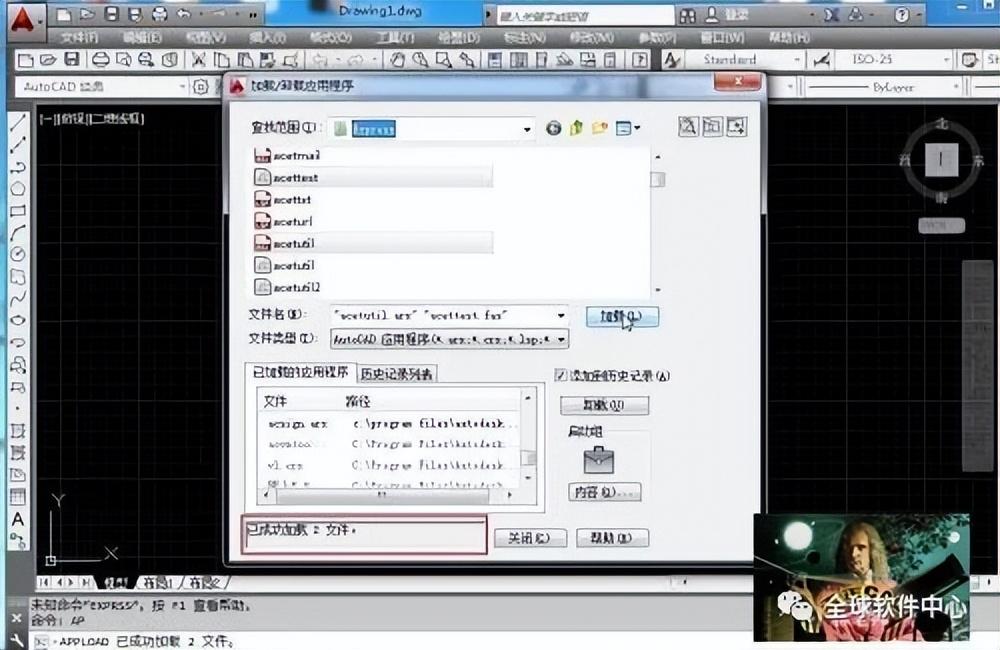

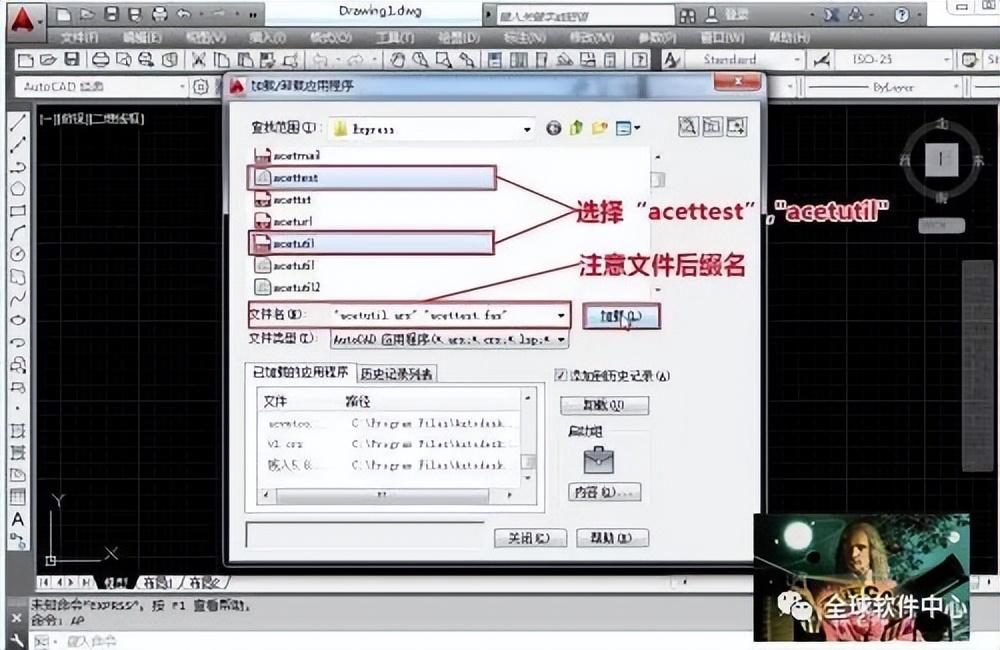

4、在Express文件夹中选择“acettest”,”acetutil”两个文件，
显示文件名：”acetutil.arx”“acettest.fas”，然后单击“加载”按钮。
显示：已成功加载2文件。

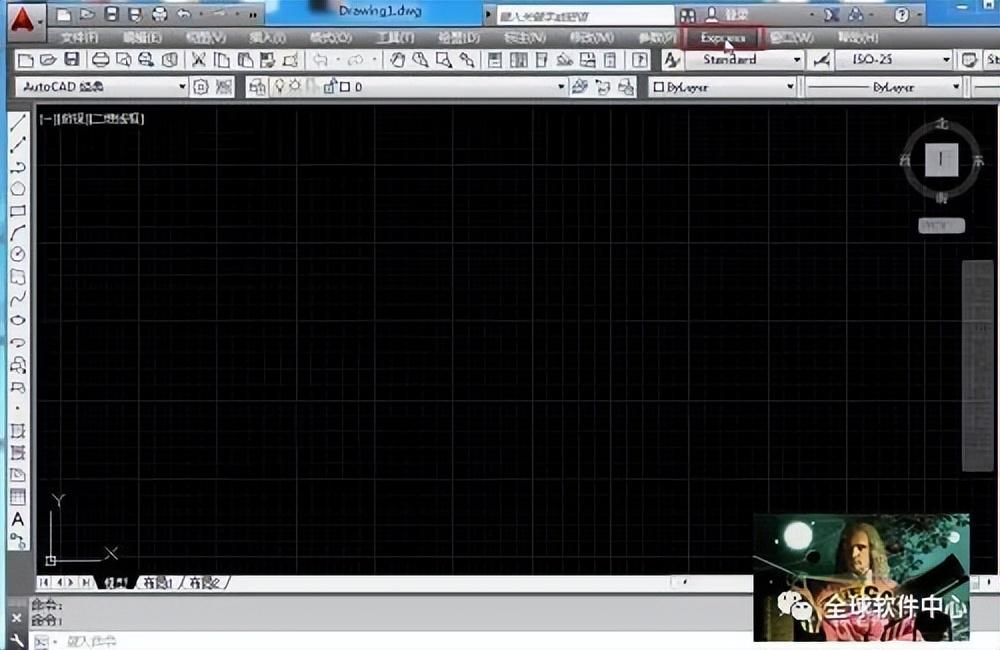

菜单栏显示“Express”。

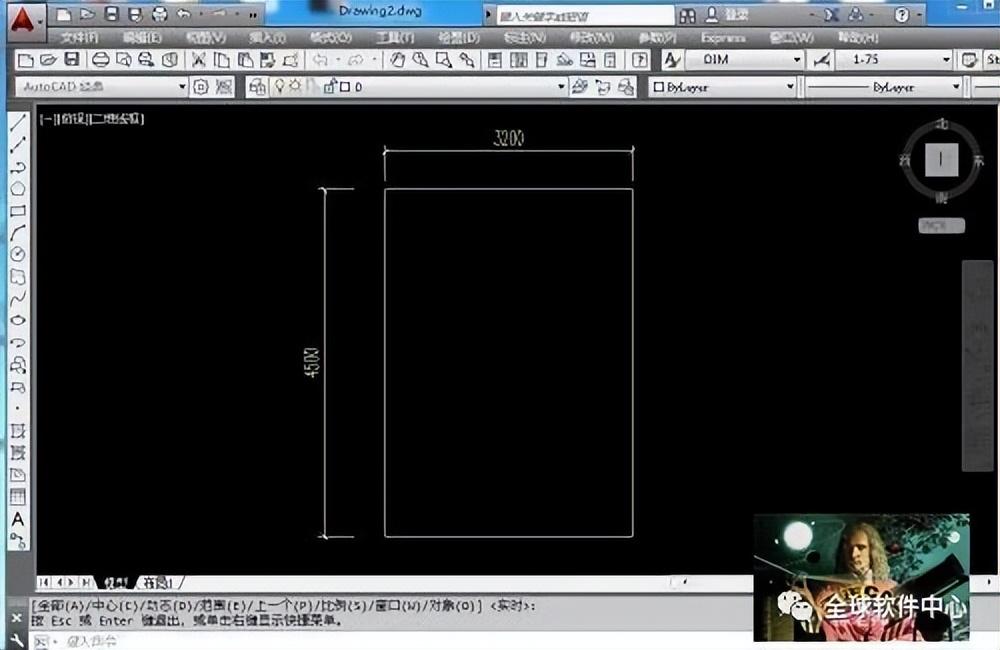

5、绘制一个4500X3000的矩形，

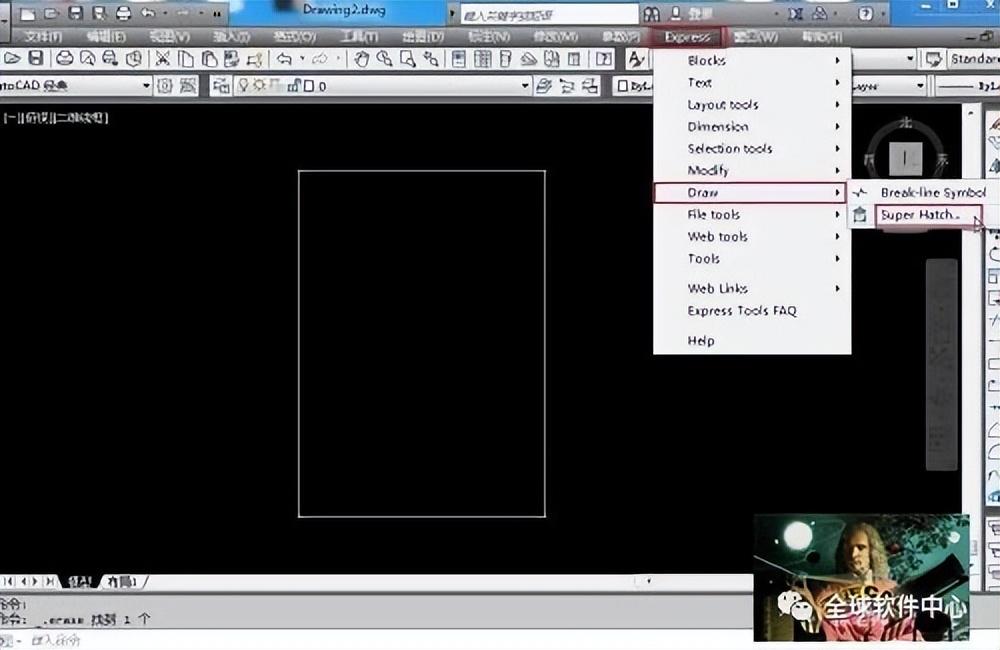

选择：Express>Draw>Super Hatch(超级填充)。
打开Super Hatch(超级填充)对话框。

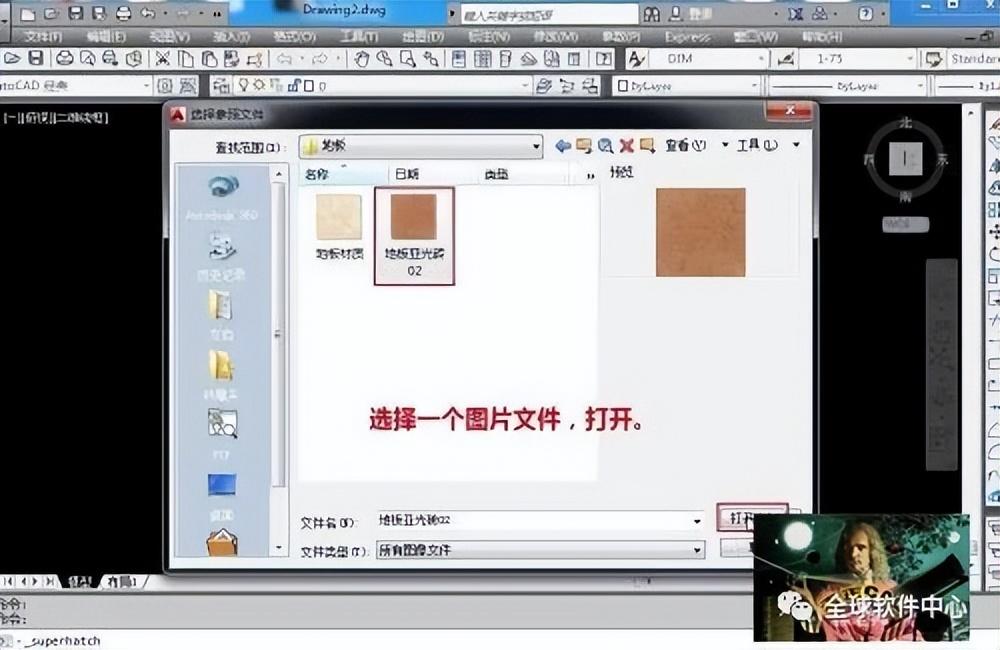

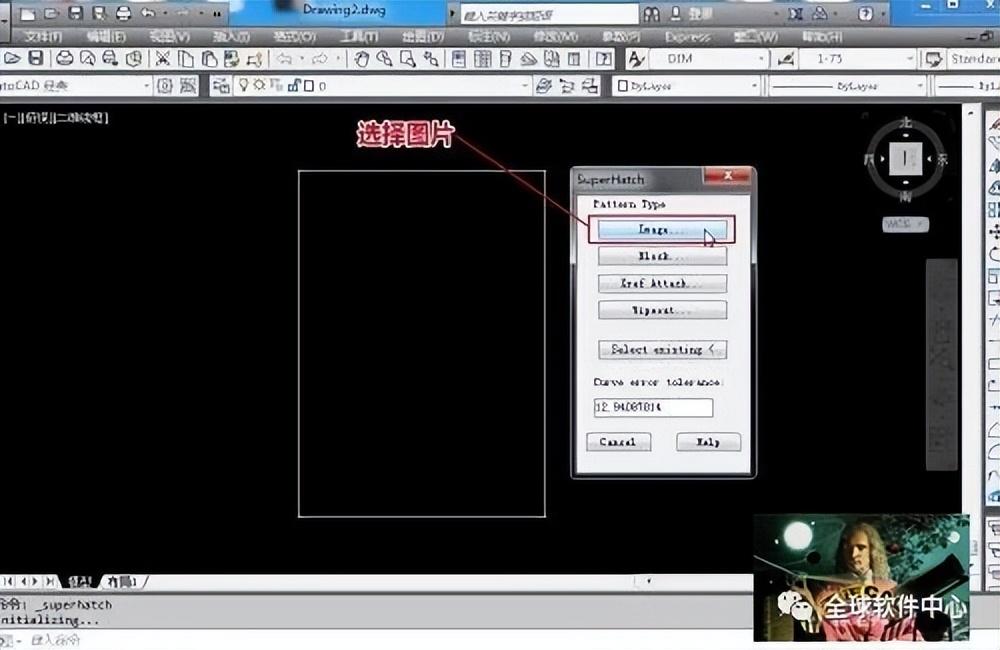

单击“Image”。在弹出的对话框中选择一个图片文件，点打开。

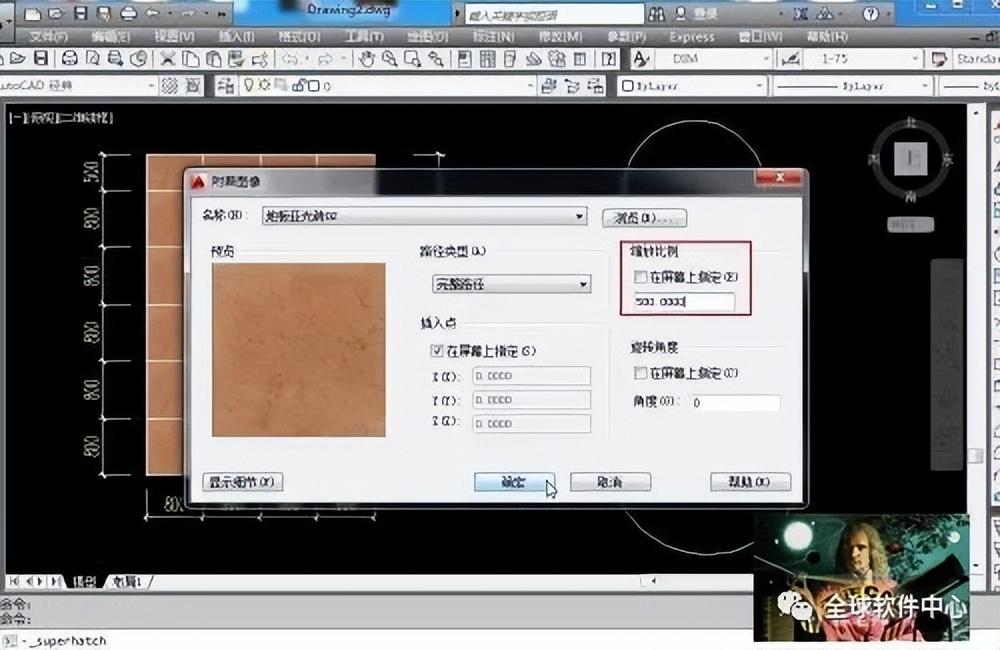

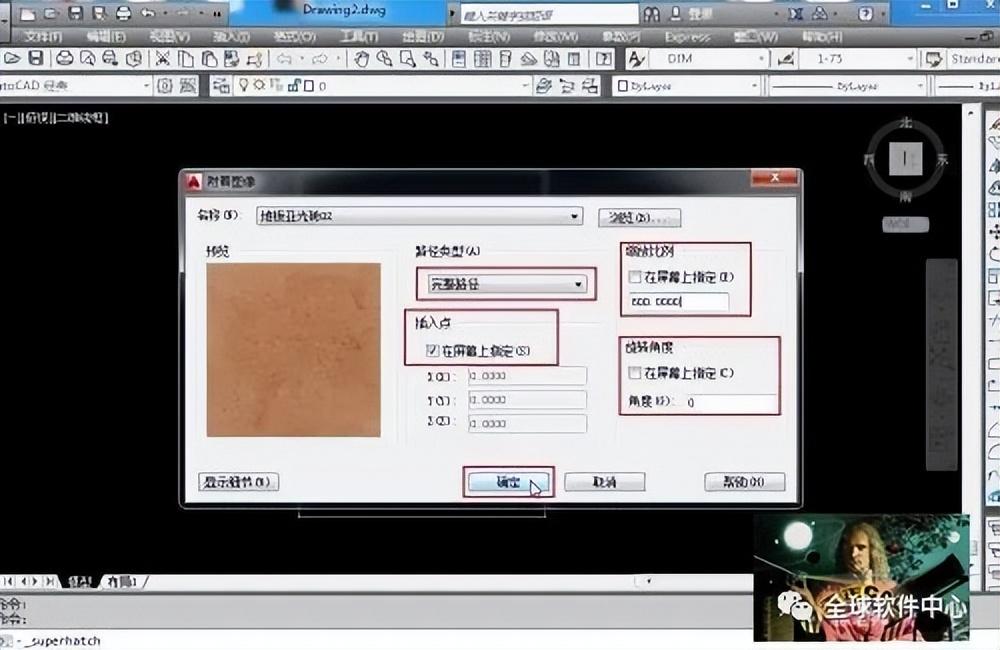

6、打开“附着图像”对话框，
插入点：勾选在屏幕上指定，
缩放比例：不勾选在屏幕上指定，数值设置为800，这个800就是插入的图像的单个大小。如果图像是正方形，那么插入的单个图像大小就会是800X800。
旋转角度：不勾选在屏幕上指定，默认角度为0。
设置好点“确定”按钮。

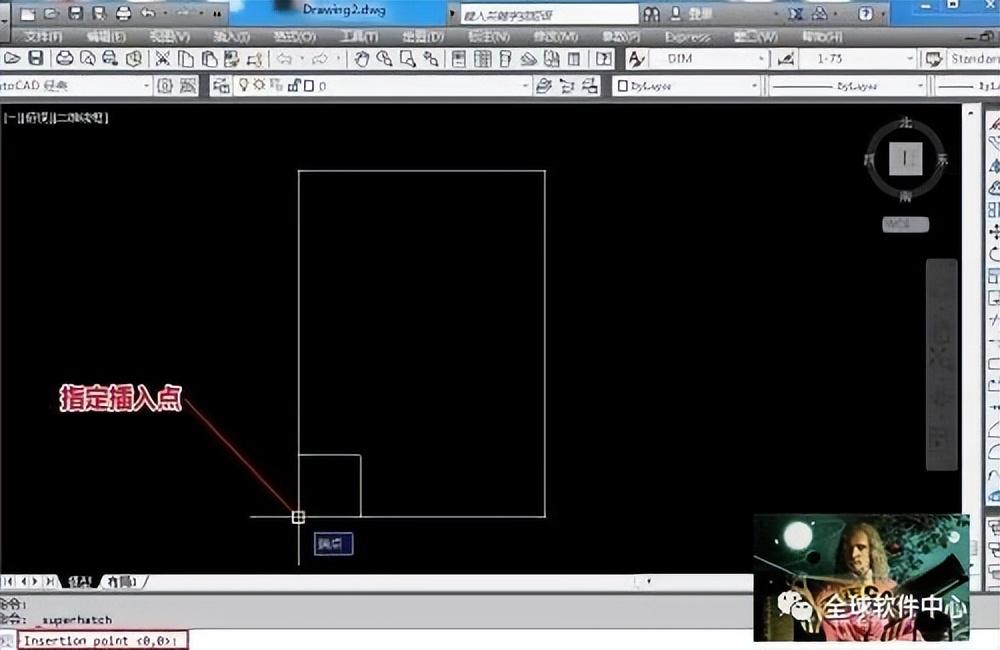

7、命令行提示：Insertion point（插入点）。鼠标指定矩形左下角为插入点。

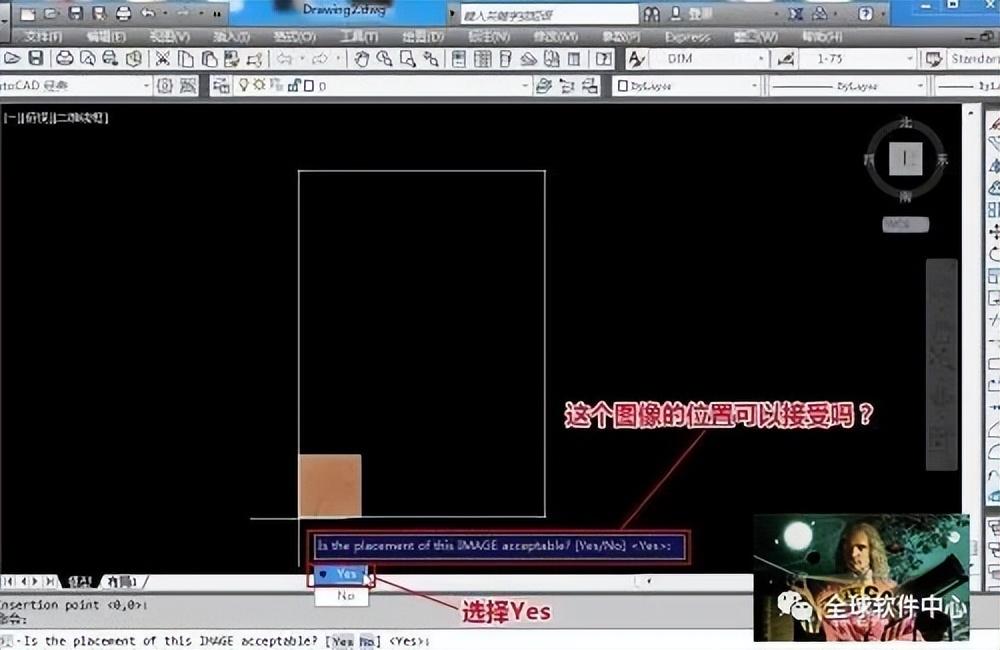

命令行提示：Is the placement of this IMAGE acceptable?（这个图像的位置可以接受吗？），选择Yes。

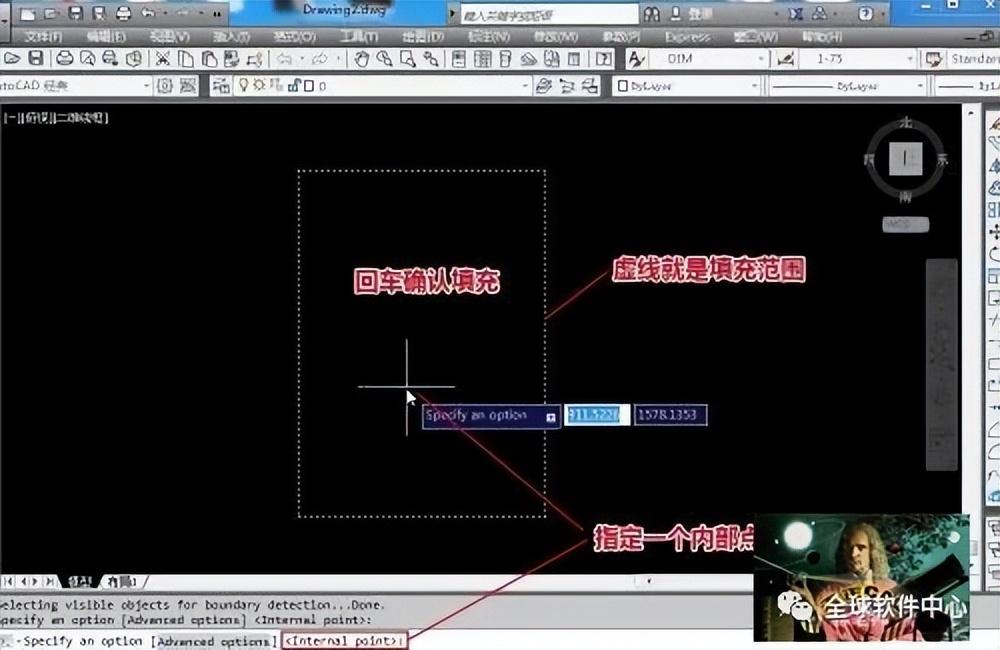

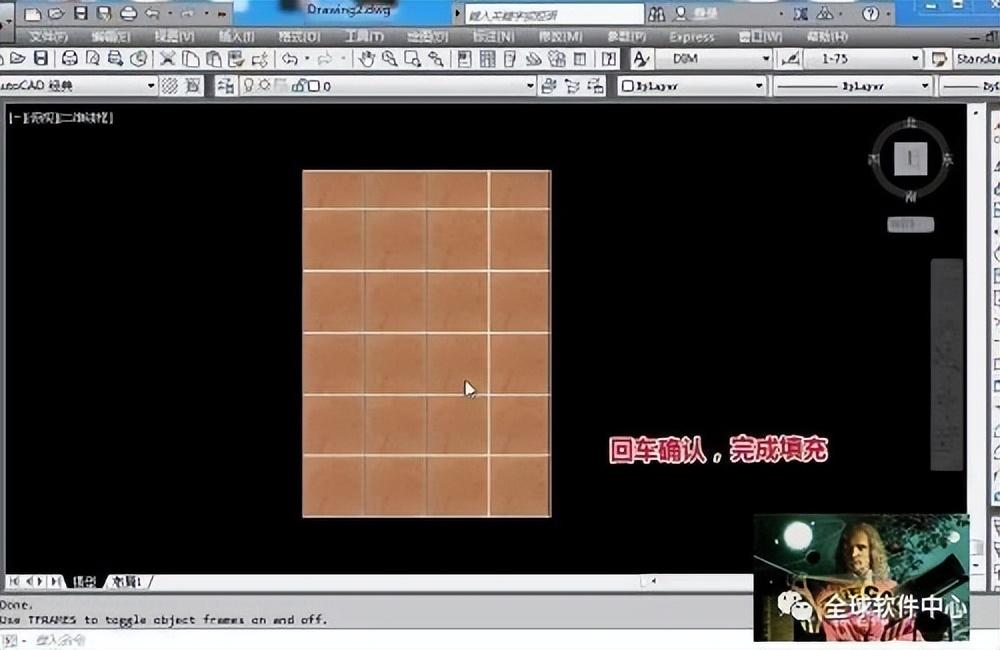

命令行提示：Internal point（指定一个内部点），鼠标在矩形内部单击指定一个内部点。形成的虚线就是填充的范围。回车确认。

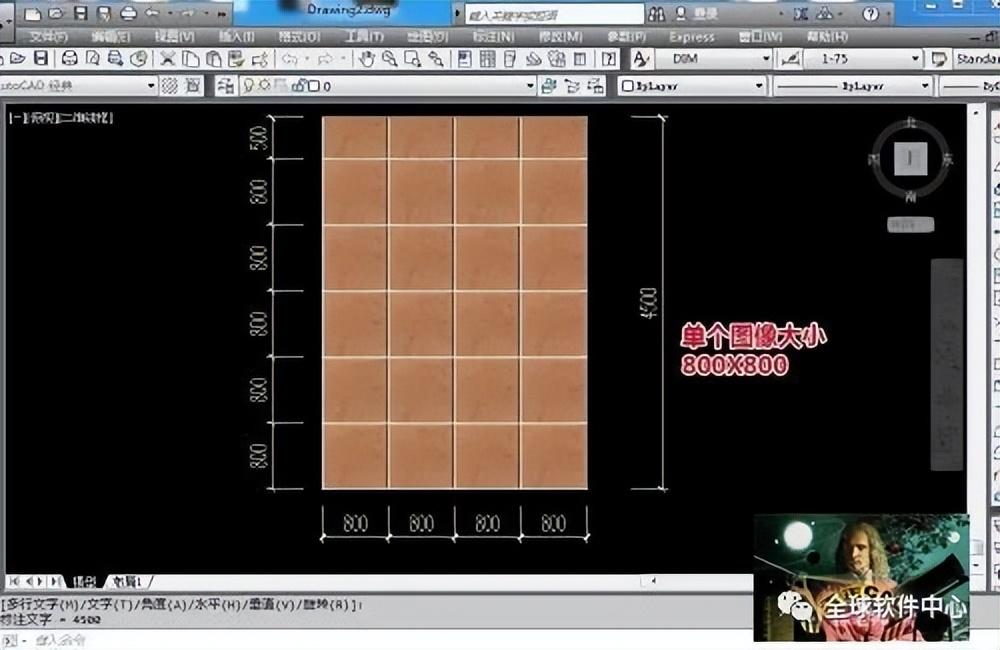

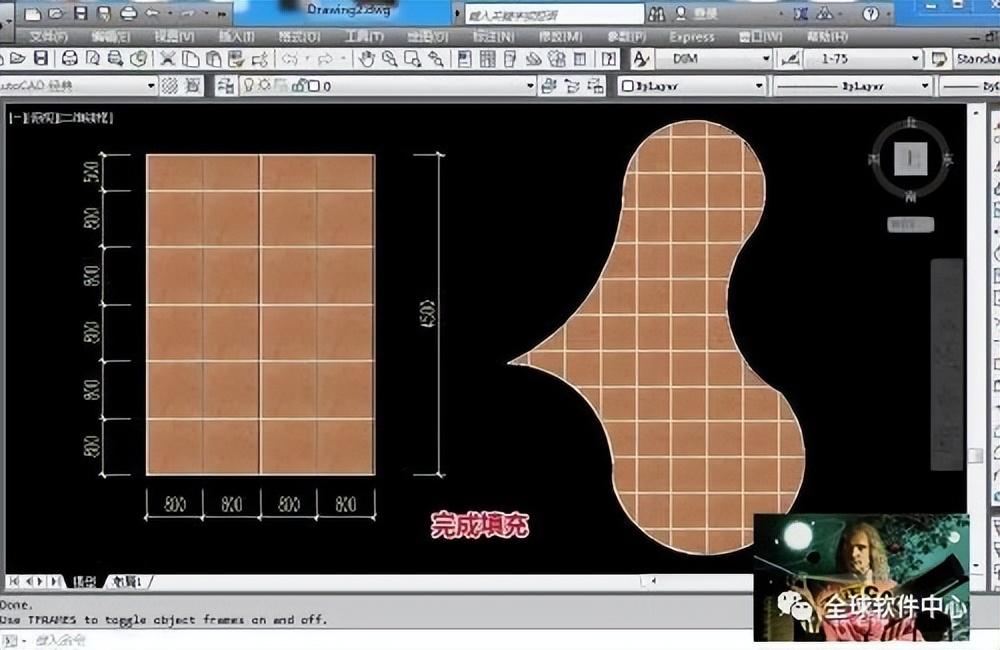

完成填充。

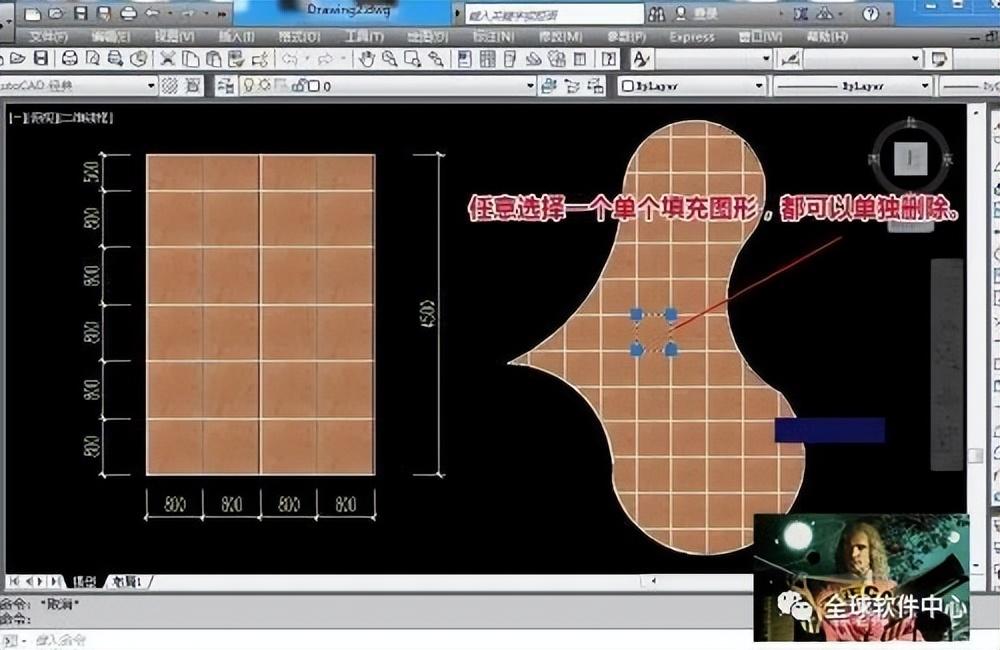

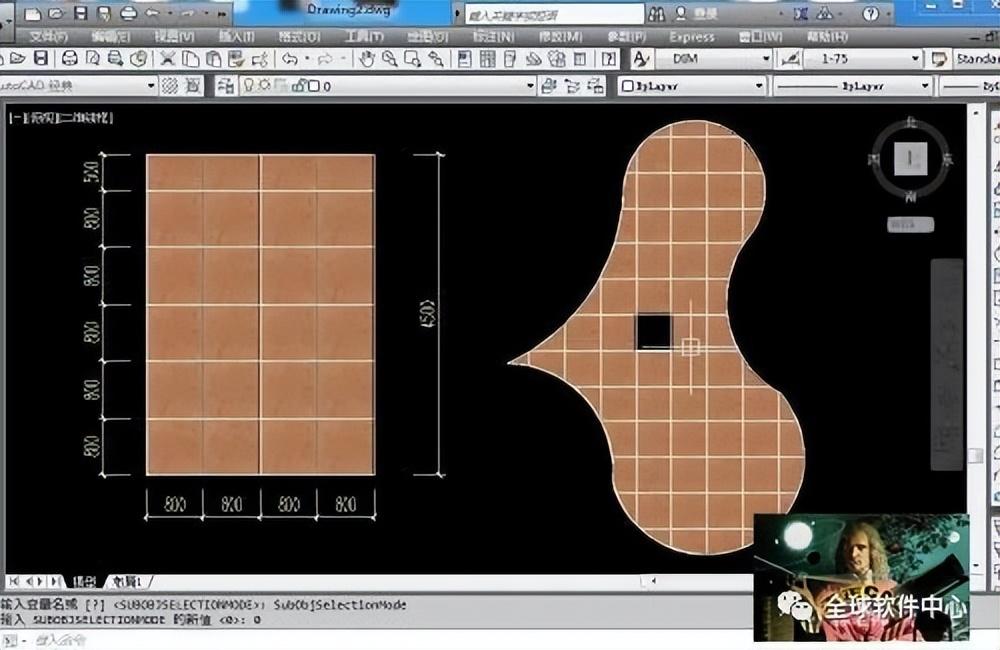

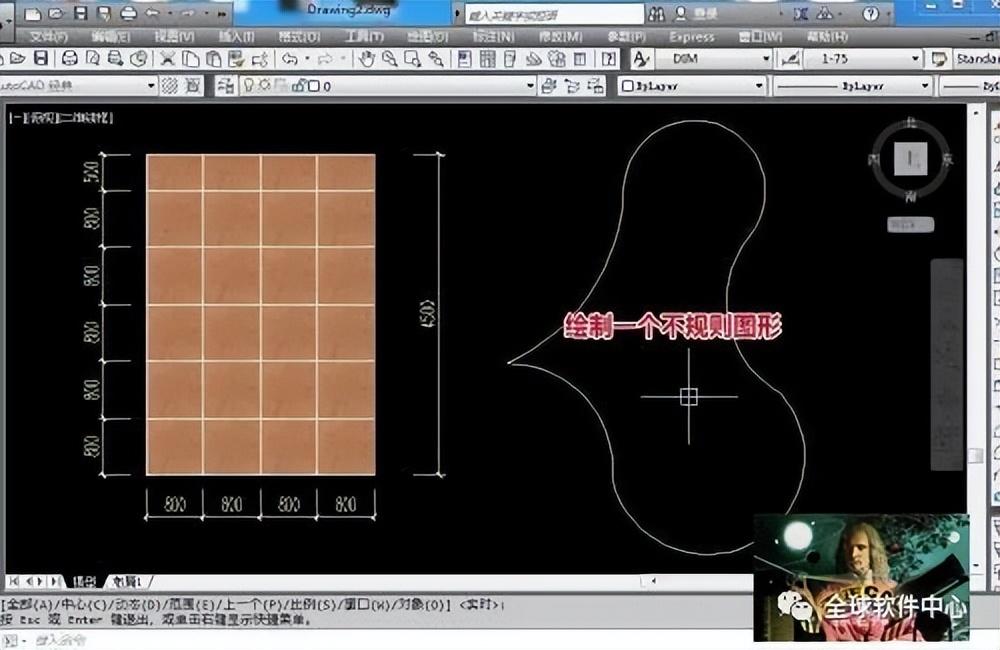

8、绘制一个不规则图形，再次使用Super Hatch(超级填充)来填充，单位图像大小设置为500。完成填充。
进行以上的操作后，就可以把图片填充到CAD图形里了，快去试试吧！
