cad构造线怎么画（cad构造线命令的使用方法）

在CAD绘图中，构造线是不可或缺的辅助线，特别是在建筑图纸和机械零件图纸的绘制中，经常会用到，它可以更好地帮助我们对齐、校验宽、高等，所以构造线的绘制是入门必须掌握的一项技能，那么构造线到底怎么绘制呢？今天小编就来给萌新们分享一下各种构造线的画法！

1、水平画法

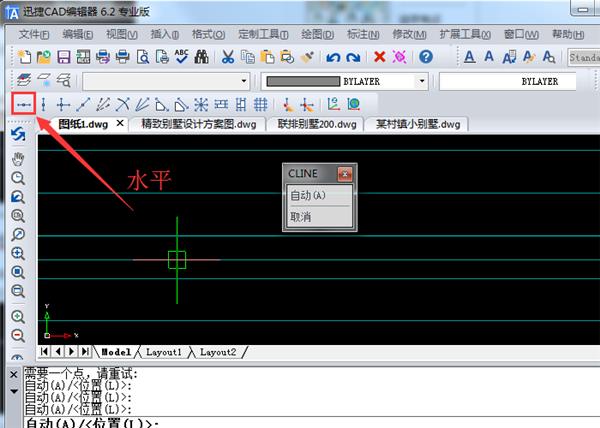

首先我们要知道，构造线的命令是XL，我们输入命令之后按回车，我们就可以根据下方命令行的提示，用鼠标在绘图区连续点击多个点形成多个水平构造线，如果想要结束绘制构造线的话，只要按ESC键退出即可~

2、垂直画法

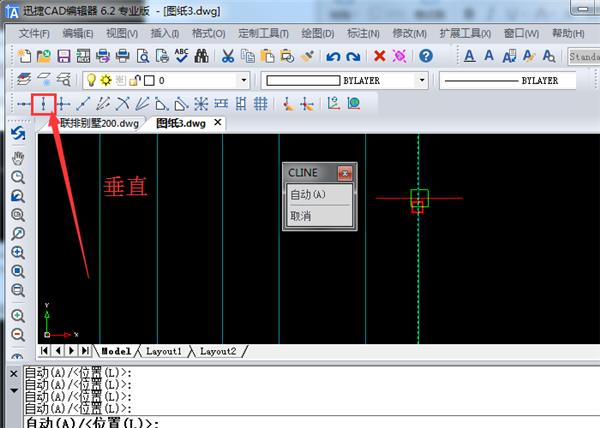

垂直构造线的画法跟水平构造线的画法一样，也是通过两点来确定一条直线，我们也可以直接输入两个点的坐标来确定直线位置，也可以通过平移命令来画出多条平行的构造线~大家可以自己试试那种方便用哪种。

3、平分画法

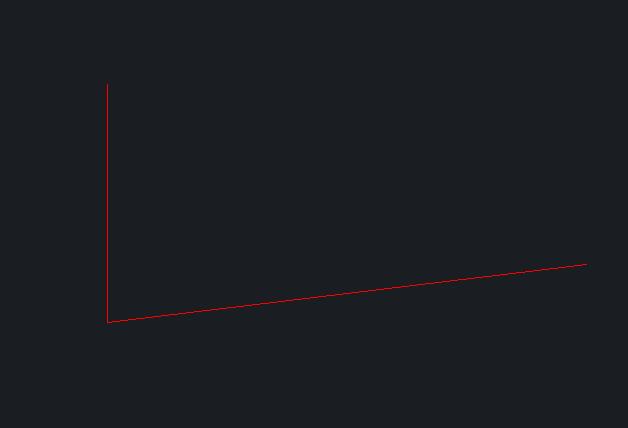

当我们要将一个角度平分的时候，我们可以选择构造线的平分命令，根据下方的提示选择端点，退出命令之后我们就能得到一条角平分线了！

4、角度画法

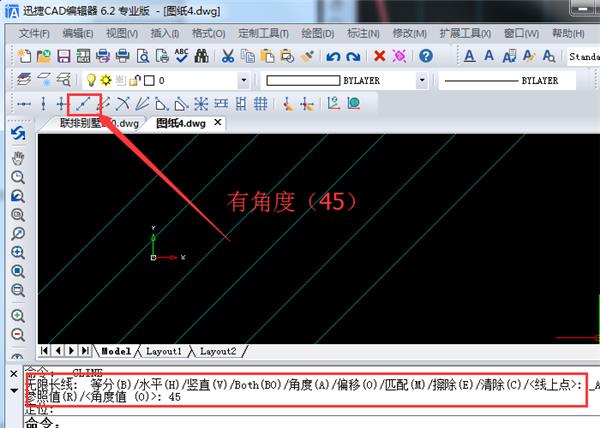

如果要绘制倾斜一定角度的直线，我们可以构造线命令行里输入角度，按回车，在绘图区点击就可以得到我们制定角度的构造线了~

5、水平和垂直画法

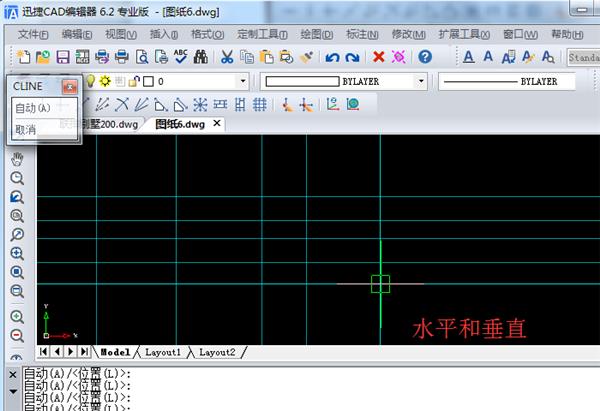

将水平构造线和垂直构造线相结合会更简单一些，只要一步垂直就可以将两者一起画出来，看起来十分整齐。

这就是小编今天要分享给大家的关于构造线的画法教程啦！不知道你学会了没有呢？如果觉得有用的话可以把这篇文章收藏哦！
