在设计绘图工作中经常会接收到对方发来的CAD图纸,经常有同学吐槽这种情况:收到的CAD设计图纸显示不完整,难道是没有付尾款?对方只发一部分?使用同事电脑打开却是完整的,用手机CAD快速看图软件也能完整显示,这个问题出现在那里呢?
导致这种情况主要有以下2种原因:
一、对方是使用天正CAD绘制的,而你只用CAD打开,从而无法完全显示出来,那么如何解决呢?
1、安装尽可能高的版本的天正(天正软件是北京天正软件开发的建筑专业系列软件。天正建筑是基于AutoCAD平台的一个二次开发的软件),就可以完全显示图纸了,如果需要用CAD打开,可以进入第二步。
2、看到天正左侧的屏幕菜单,点击【文件布图】——【图形导出】。
3、将导出的文件尽量选择低版本的,例如2004,保存类型是天正3文件,文件名带T3字眼的,点击保存。
4、打开刚刚新保存的T3文件,CAD打开也能完整查看到内容了。
二、图纸显示不全,我们检查这个图纸的图层管理器

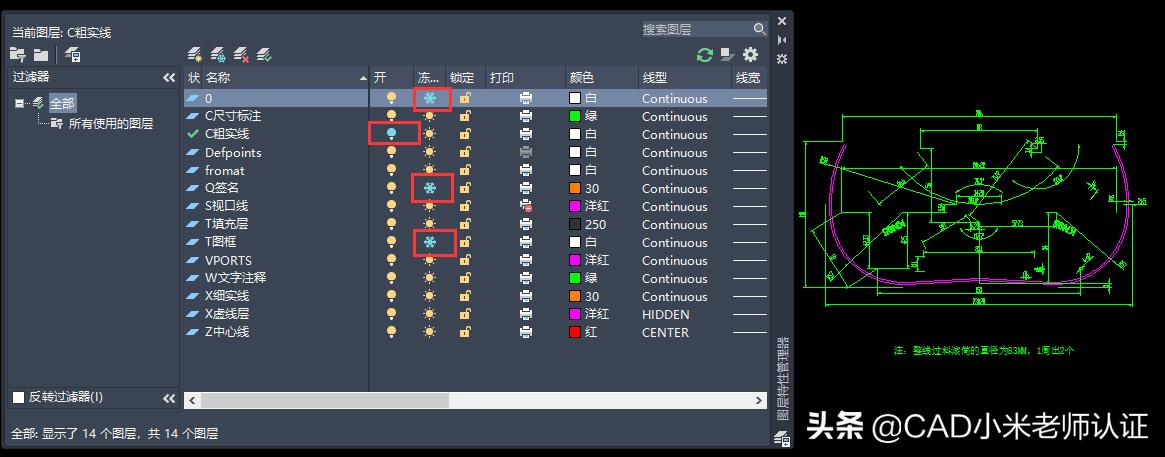

在命令行输入LA,查看图层管理器中的图层是否关闭或冻结,如果有关闭或被冻结的,把它们都打开和解冻出来,这样所有的图形信息就能全部显示出来了。
