CAD 软件打开时选择常用字体等设置

CAD 软件打开选择指定的常用字体，一般选择gbcbig .shx简体中文字体，接着选择代理信息，一般选择不显示代理信息。

在CAD操作过程中，会出现显示“代理信息”的提示，通过op或选项菜单，点击“打开和保存”，在“打开和保存”栏目下，找到右下角的“显示代理信息对话框”。将“显示代理信息对话框”前面的勾去掉，然后点击“应用”，最后点击“确定”。下次打开的时候，就不会显示这个代理信息对话框了。

接着可能进入参照对话框，一般选忽略未融入参照并继续，如选择更新参照文件的位置，会进入外部参照选项面板，以便可以更新未融入参照的位置，在外部参照选项面板对未融入参照可以选附着（上传）、卸载、重载、拆离（删除参照关系）。

CAD外部参照绑定关系怎么取消？双击打开AutoCAD 2010软件，通过菜单栏文件／打开，选择需要打开的cad文件。想删除该cad文件的外部参照，选择插入菜单参照选项卡，弹出外部参照面板，右击所需删除的文件参照，在弹出的快捷菜单中选择拆离选项，参照关系拆离后原绘图区的图块会和外部参照面板中的同时删除。

安装cad2010软件（参考软件安装管家，能下载免费软件，也能按安装教程一步一步地安装）。

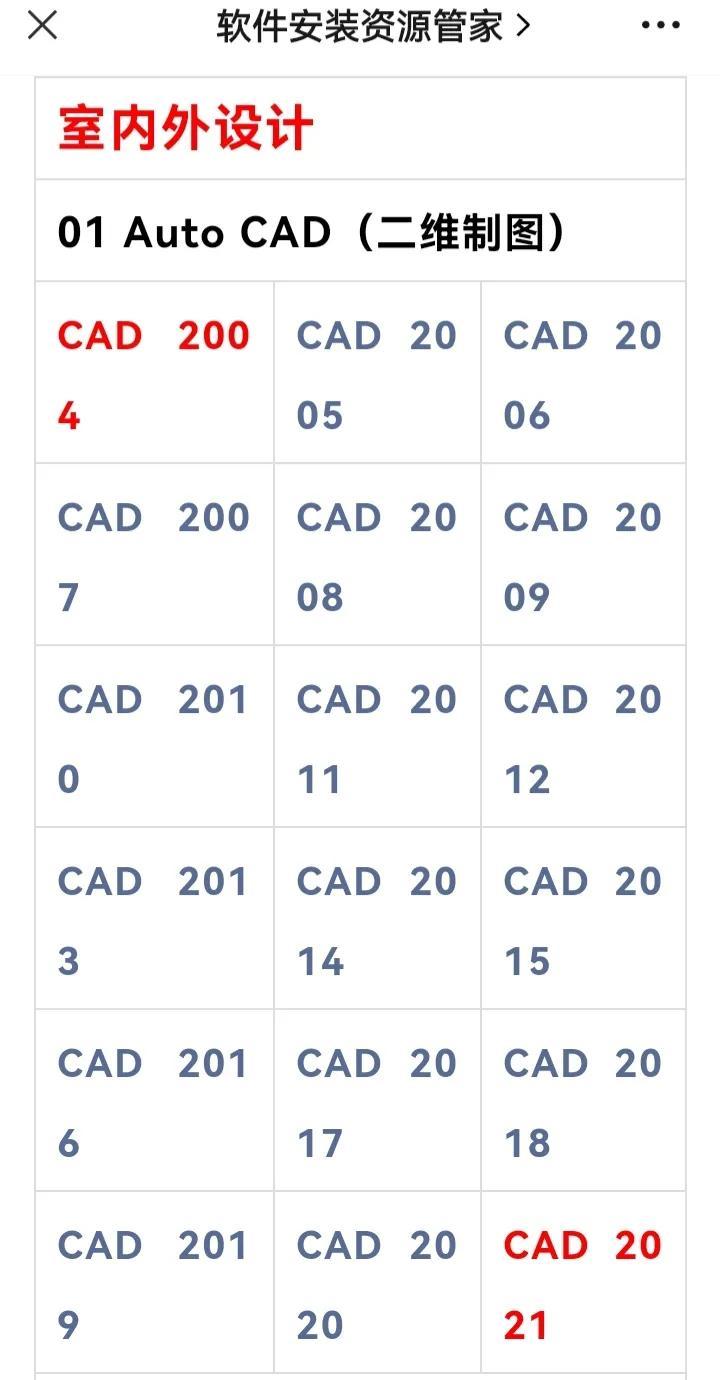

软件安装资源管家

Win8.1系统要关闭杀毒软件和助手，如果是Vista或win7，必须右键单击注册机，以管理员身份运行，，粘贴cad2010申请码，点击注册机中的“mem patch”，稍后提示成功successfuIly pathed，再点“Generate”生成激活码。把注册机中得到的激活码复制后粘贴到AutoCAD2010的激活对话框中，点“下一步”。提示“感谢您注册并激活产品”

注意：一定要先运行autocad 2010等出现激活窗口时，方可打开注册机，否则即使在注册机申请框粘autocad申请码，按mem path，显示autodesk product 2010 x64 edition, could not get debug privilege!are you admin?不成功，按生成按钮也不会生成正确的激活码。

按上述正确的程序安装操作，有时mem path显示出错。

mem patch内存补丁，全称为memory patch。现指专门修复软件一些BUG而做的程序，因为原来发布的软件存在缺陷，发现之后另外编制一个小程序使其完善，这种小程序俗称补丁。这就是补丁，大多时候要保存在软件安装目录下。

遇到这种情况，一般先把注册机解压到安装目录（右键cad2010属性，打开文件位置，把cad2010软件64位注册机（或32位注册机）复制粘贴在安装目录下。

把注册机保存cad安装目录下

启动autocad 2010，提示需要激活，如是win7系统要用鼠标右击选以管理员身份运行。打开cad后方能打开注册机。把申请码复制下来，打开注册机，粘贴申请码，点击注册机中的“mem patch”，提示成功，再点“generate”生成激活码。把注册机中得到的激活码复制后粘贴到autocad2010的激活对话框中，点“下一步”。显示激活成功。

AutoCAD 常用字体及文字式

1.Postscript 和 True Type 字体

Postscript 和 True Type 字体是以填充方式显示的矢量字体，显示时外观很漂亮，但在工程图中大量使用这类字体将导致AutoCAD 重画，造成时间大量增加，降低绘图效率，不建议在CAD文档中采用这类字体

2.SHX字体为AutoCAD 自带的标准字体，常用字体，是由形定义文件编译生成，其中的形编号与每个字符的 ASCII 码对应。 SHX 字体属于矢量字形，通过数学曲线来描述，包含了字形边界上的关键点、连线的导数信息等。字体的渲染引擎通过读取这些数学矢量进行一定的数学运算来进行渲染。这种字形的优点是字符显示可任意缩小或放大。

常用的系统自带的shx字体：

txt.shx：标准的 Autocad西文字体，通过很少的矢量来描述，因而绘制速度很快。字体单薄，外形不够美观。

gbeitc.shx西文倾斜字体。与汉字字高比例适当，外形不够美观。

gbenor. shx 西文直字体。与汉字字高比例适当，外形不够美观。

romans . shx

是 roman 字体的简体，单线绘制，无衬线，是比 txt 字体更为单薄的西文字体。

3.大字体：

大字体是特为亚洲语言（包括简、繁体汉字、日语、韩语等）而设置的。对于中国用户来说，重要的是进行文字样式设置时，选择 SHX 字体后，再选取合适的大字体。

常见的大字体：

chineset . shx 繁体中文字体

gbcbig .shx简体中文字体，为符合国标的长仿宋体，其宽度比例为0.7

@ extfont 旧文垂直字体

bigfont.shx日文字体，还有 extfont . txt 和 extfont2.txt日文I、II级扩展字体。

whgdtxt .shX韩文字体，还包括 whgtxt .shx 、whtgtxt . shx 和 whtmtxt .s hx 。

所以一般在进行文字样式设置时，西文字体选 gbenor.shx 或 gbeitc.shx ，大字体选 gbcbig.shx ，两种字体的字高大体相当，不需作调整；宽度比例取1，这些字体已为国标作了处理，其宽度比例已为0.7，字高取0,输入时再指定即可。

cad文字比例(高宽比例)调整

格式——文字样式——宽度比例。

图纸字体

除投标及其特殊情况外，均应采取以下字体文件，尽量不使用 TureType 字体，以加快图形的显示，缩小图形文件。

同一图形文件内字型数目不要超过四种。以下字体形文件为标准字体，将其放置在 CAD 软件的 FONTS 目录中即可。

Romans.shx （西文花体）、 romand.shx （西文花体）、 bold.shx （西文黑体）、 txt.shx （西文单线体）、 simpelx （西文单线体）、st64f. shx（汉字宋体）、ht64f. shx （汉字黑体）、kt64f. shx （汉字楷体）、fs64f. shx （汉字仿宋）、 hztxt . shx （汉字单线）。字型文件放置在单位计算机网络服务器上（其具体位置\\server\丶software\\standard\\fonts)。

汉字字型优先考虑采用 hztxt . shx 和 hzst . shx ；西文优先考虑 romans . shx 和 simplex 或 txt.shx 。

常用字型表

用途序型／字高／宽高比

图纸名称／中文／St64f. shx /10mm/0.8

说明文字标题／中文／St64fshx/5.0mm/0.8

标注文字／中文／ Hztxt . shx /3.5mm/0.8

说明文字／中文／ Hztxt . shx /3.5mm/0.8

总说明／中文／St64f. shx /5.0mm/0.8

标注尺寸／西文／ Romans . shx /3.0mm/0.8

注：中西文比例设置为1:0.7，说明文字一般应位于图面右侧。字高为打印出图后的高度。
