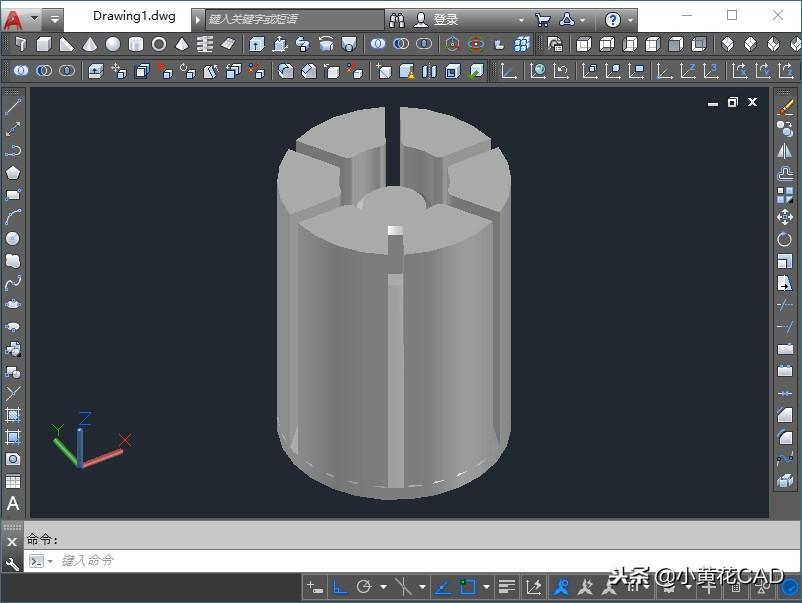

cad3d制图步详细步骤（cad新手基本步骤）

o(╯□╰)o o(╯□╰)o o(╯□╰)o，早上起来去吃了早餐、买了菜，会来就开始打扫房间、洗衣服，晒完衣服就做饭，吃完就睡，睡醒才发现早上忘记通知了o(╯□╰)o o(╯□╰)o o(╯□╰)o！

1，俯视图，绘制两个同心圆，直径分别为132和82

2，圆心为起点，往右绘制一条横线，连接到132的圆的右象限点，并圆周阵列6份

3，绘制82的圆的竖直切线，经过其右象限点，长度任意

4，圆心为基点，竖直切线旋转30°，并阵列3份

5，修剪、删除多余的图形

6，132圆弧上象限点往下，距离12.5为圆心，绘制直径12的圆，完成底座轮廓线的绘制

7，通过面域、拉伸、差集三个步骤，做出底座实体部分模型

8，前视图，轻松o(╯□╰)o绘制出上部主体半剖面轮廓线

9，通过面域、旋转两个步骤，得到上半部分实体模型

10，俯视图，绘制两个同心圆，直径分别为76和36

11，圆心往上、往下各2.5为起点，往右绘制水平直线，长度任意

12，阵列6份

13，修剪多余图形

14，36的圆和直线连接处圆角R3

15，通过面域、拉伸两个命令，得到实体部分，高度任意，不要太矮

16，上步得到的实体，和上半部分主体进行定位

17，通过差集命令，得到上部分主体外部完成模型

18，绘制内部孔的三个圆柱，尺寸参考原图，并进行并集操作

19，上下主体进行定位，并进行并集操作

20，通过差集运算，得到最终模型
